Xtract CAD复杂截面建模小工具
Xtract 是一个非常好的截面分析程序,如果支持国产也可以使用Dino开发DinoSec快速截面分析程序。Xtract更适合于建立非常复杂的组合截面,如果建立复杂截面,推荐使用该项程序,该程序是CAD为基础,建立复杂的构件截面,包括巨型柱及复杂的桥梁截面,该程序需要使用AUTOCAD2013版程序,程序请自行下载。
DinoBox_Xtract CAD建模工具
Author: dinochen1983
Time: 2015-02-02
DinoBox_DinoSEC截面分析程序
DINOSEC截面分析程序使用手册
1)程序介绍:
DINOSEC截面分析程序是基于平截面假定,对常用组合截面进行承载力的计算,通过计算得到主轴的PMM曲线或指定轴力的Mx-My相关曲线,PMM曲线对构件的承载力设计具有指导意义。DINOSEC的输入与输出十分便利,可快速用于工程设计。 计算主要原理如下:
(1)采用平截面假定,应变分布为平面方程。
(2)截面分析采用纤维单元法,即将混凝土与钢材离散为纤维。
(3)迭代分析采用二分法逼近求解。
(4)通过洞口(负应力)纤维考虑纤维重叠的影响,如叠合柱的计算中已考虑
DinoSEC截面分析
Author: dinochen1983
Time: 2014-06-13
ETO_OpenSEES前后处理程序
程序通过邮件申请。
★注意,软件不能下载,是通过邮箱发送软件的。

申请ETO时,注意EMAIL 的写法:(格式一定要对,否则电脑收不到)
邮件题目: ETO (版本号) 下载
注册人: (真实姓名)
学校/单位: (大学或工作单位)
邮件回复,大约需要1~4天的时间。
ETO_程序
Author: dinochen1983
Time: 2014-03-26

[程序]DinoBox_组合楼板设计

[下载程序文件]:

点击下载此文件:DinoBox程序:组合楼板设计(版本20140717)

【Chage Log】:主要修正了混凝土自重计算错误的bug

点击下载此文件:DinoBox程序:组合楼板设计(版本20140325)



[小记]组合楼板(压型钢板组合楼板),在高层钢结构中应用很多,
但是在MORGAIN及理正这些程序包中很少见到。
很多时侯都是看书计算的,这个小程序在结构设计初期用得很多,多用于超高层的楼板估算。
整个程序参考这本书编制,这本书不错《。。。》

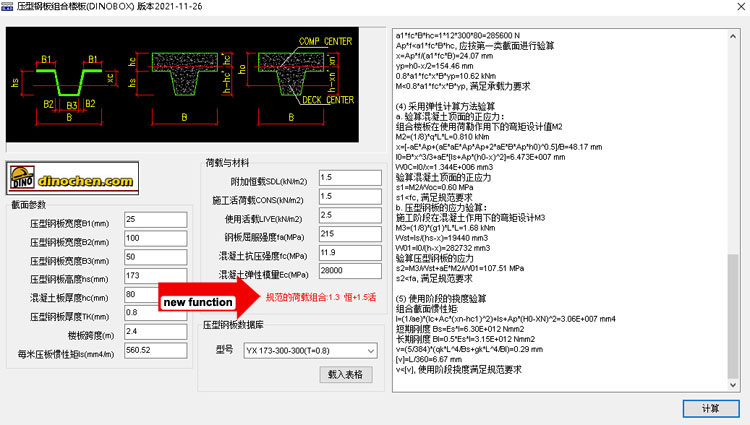

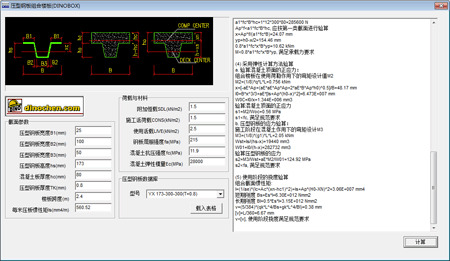

DinoBox——组合楼板设计程序(压型钢板)
(1)基本手算假定
(2)全过程手算,内有中国规范压型钢板表数据
(3)输出计算书与摘要,方便工程表达。




[本日志由 dinochen1983 于 2014-07-17 02:06 PM 编辑]
文章来自: 本站原创
引用通告: 查看所有引用 | 我要引用此文章
Tags:
评论: 6 | 引用: 0 | 查看次数: 13654
小钢 [2017-10-23 02:58 PM]
能增加闭口截面的压型钢板吗?
NC [2016-07-27 11:00 AM]
压型板厚度一直是 TK=1 (mm),界面中修改无效!
dinochen1983 [2016-04-19 11:18 AM]
这个建议很不错,可以加
学海无涯 [2016-04-18 01:45 PM]
陈博士,能不能增加附加配筋的计算呢,比如某板承载力不够的时候可以附加钢筋
Yue.LI [2014-09-25 10:26 AM]
整个程序参考这本书编制,这本书不错《。。。》
博士,到底是哪本书呢?保密吗?
