[每周挑战]造物_元宵节造一个属于MAKER的灯笼

打算在元宵节之前,给小朋友制作一个灯笼,那么我们就做一个属于MAKER的灯笼吧,总不能让3D打印机吃灰,我们3D打印一个好玩的灯笼吧。以下是参考图片,就是MAKER FAIRE的LOGO,也称为创客机器人

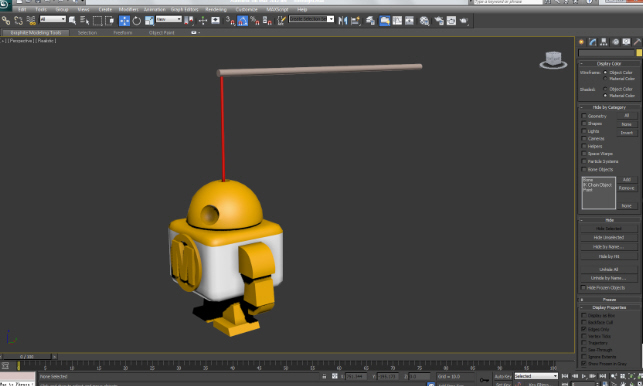

第一步,采用3DSMAX设计这个机器人灯笼的外壳

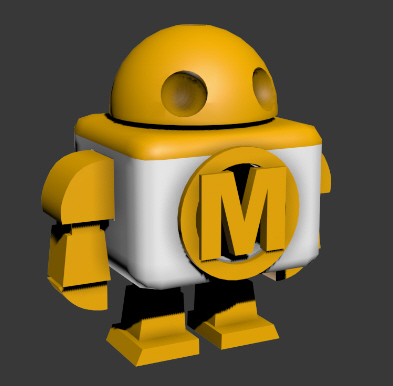

这个是机器人的正面3D模型照片,我作了一点点Q版的处理,显示更加可爱点

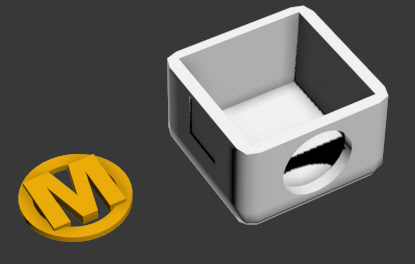

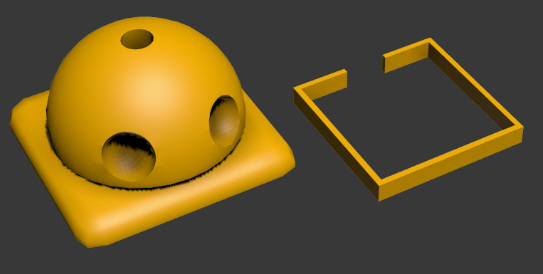

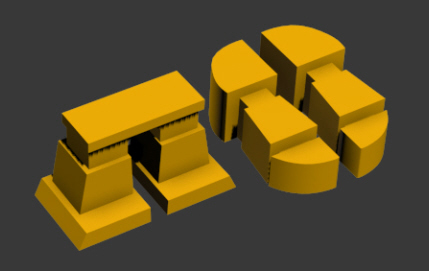

第二步:将不同颜色的模型分块打印,最后用胶水拼接,我只采用2种颜色,白色透光与橙色透光的PLA

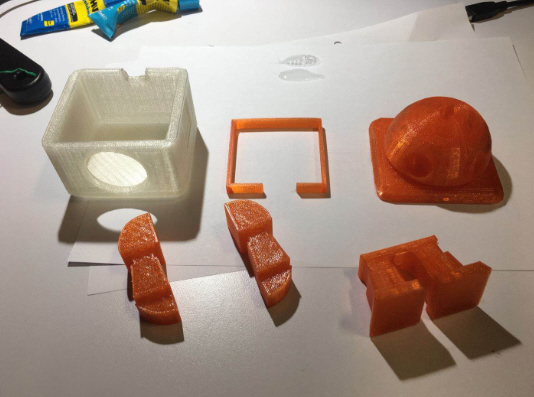

第三步,3D打印全部构件出来,如下图所示,分块后,打印其实很快的,一天内可以搞定

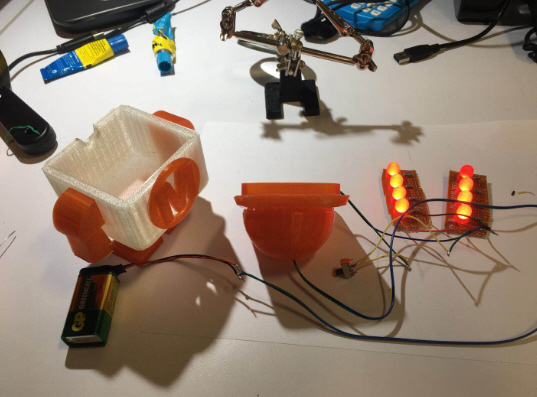

第四步,全部构件采用超级胶水拼接,接完准备开始拼接电路



电路设计很简单:
(1)需要9V电池供电
(2)采用8个大粒的LED灯,每个灯采用510欧的电阻进行保护
(3)正极接上小开关
(4)接线,全部灯是并联关系,电路采用热融胶枪固定在3D打印的盒子内。

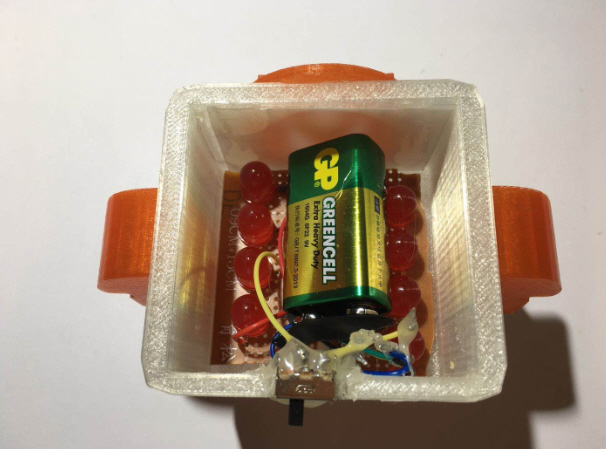

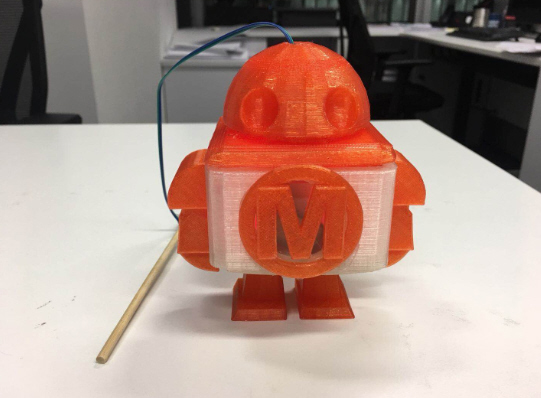

组装完成后,就得到以下的样子

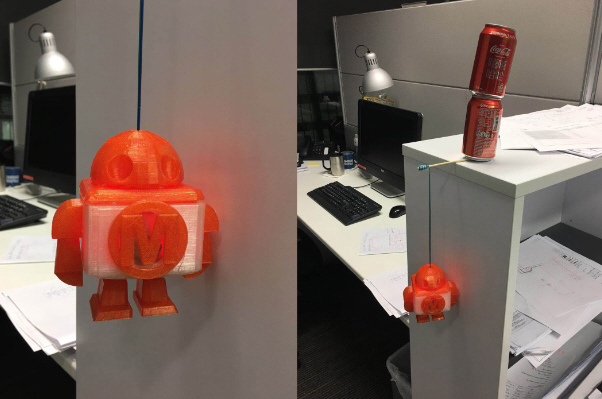

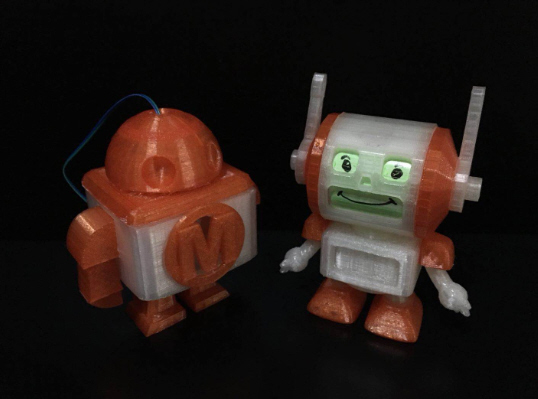

第五步,合上头部的盖子,接上挂绳与木杆,打开开关,就是一个MAKER创客的灯笼了。
如果加上ARDUINO板(小板)去控制LED灯,就变成一个闪灯,变色灯或者呼吸灯,可以自由发挥









DINOCHEN.COM祝广大网友,2018年元宵节快乐。
