DinoSap结构力学求解器V1.0的介绍:
(1)DinoSAP2D简单易用,全图形操作,不需要命令流
(2)提供 弹性模量E 截面面积A 与截面抗弯惯性矩 I 的输入
(3)显示的弯矩图等计算结果
(4)颜色,字体,弯矩图的内线都可以自已调整,可以出计算图形与内力图形
(5)计算快,出结果人性化,内力细节查询
(6)由于操作简单,可以直接看视频就学会了
(7)全过程是:结点、截面材料E A I 、单元、支座、荷载、分析得内力。
结构力学求解器
Author: dinochen1983
Time: 2020-12-04
Graphic Statics是基于Pascal语言编写的一个基于桁架图解静力法求解桁架内力的一个小程序,采用ETABS软件对桁架进行建模,导入Graphic Statics桁架图静静力法程序中,程序自动计算桁架内力并绘制桁架对应的静力求解图,图解法的静力求解图对桁架结构的优化具有很好的工程意义。为了更好的进行优化,该程序可以实现实时修改节点坐标后得到更新的静力求解图,且能得到桁架的虚功总值,通过对比虚功总值可以得到桁架的形态是否优化。
桁架图解静力法
Author: dinochen1983
Time: 2020-11-08
[程序]DXF to Xtract 任意截面生成器
DXF2Xtract
Author: dinochen1983
Time: 2020-11-01
分类: 研究 |
  • 12下一页末页
预览模式: 普通 | 列表
20-12
10

[分享]另类结构形式的思考—柔软的形式

dinochen1983   713   0   研究

[分享]另类结构形式的思考——柔软的形式
小编:Yifei
受哥特建筑的启发,服装设计引入“省”(dart)的手段,裁去多余的面料形成浅锥形的外形以贴合身体。于是自中世纪起西方的服装设计开始讲究合身(fit),服装结构从平面的拼贴转变为三维的空间的构成,窄身的形式由此诞生。时至今日,说到哥特亚文化,极度修身的服装剪裁依然是其重要的形象表现手段。


服装发展到现代,开始更重视视觉上的表达,合身甚至成为可以被牺牲的部分。服装单品的形态越发自由,服装的结构也越复杂。
来自伦敦的服装设计师Aitor Throup曾担任G-Star的创意总监,帮助品牌从原本的3D剪裁上,进一步研究人体工程学,以及肌肉和关节在运动过程中的特性,进一步改良版型。Aitor Throup的骷髅包仅从外观上面料之间的拼接与缝合,便看得出其结构的复杂。



Carol Christian Poell设计的螺旋牛仔裤,裤腿由单片的面料螺旋缝合连接,极简设计的背后是无数次的打板试错和调整。

Spiral Trousers by Carol Christian Poell
在带有曲面的建筑设计上,如果曲面可以由平面材料弯曲加工而得到,那么在材料的生产上往往可以节省巨大的成本。这和服装的结构设计颇有相似之处。服装的面料通常可以当作是从平面来加工,立体剪裁的服装便需要将由平面纸样得到的裁片进行拼接缝合来形成立体的造型。
在造型相对不规则的建筑上,常常就需要对其制版。Zaha Hadid Architects在这方面有较丰富的案例,比如在2012年的威尼斯双年展上展出了一件名为 “Arum” 的装置作品,由曲线折叠加工建造,在建筑领域实践了一次打版。



曲线折叠最早的记录可追溯到1927年Bauhaus的学生作业中。其中比较有名的一类为按一系列嵌套的圆形折痕依次正反折叠后的纸模型会翘曲为双曲面。如今这种折叠的造型已经不鲜见与灯具及服装配饰的设计。


纸在由曲线进行折叠的过程中,折痕两边的面会发生拉伸与汇聚的趋势。已经有学者研究证明,在抽象的数学模型层面,图中Bauhaus类型的曲线折叠其实是无法折叠的,但是引入更多预先定义的折痕以后又是可以实现的,这暗示着折叠后对纸面的拉压需要由纸本身的弹性或进一步的细微褶皱而消化,即除了按圆形嵌套的折痕折叠外,纸本身依靠自己的微观变形折出了如图中形态。因此若由曲线折叠进行创作,那么必须借助合适的材料和尺度,使得这些问题不会凸显出来。
曲线折叠在爱好者手中也进一步发展出了更丰富的思路和造型。


此外,比如充气结构,若想对其造型进行设计调整,也是通过对外部膜材裁片的调整来实现的。



有一组有趣的对比是,在服装设计方面,一些先锋设计师引入木材质,通过实现薄木板之间灵活转动的关节,来实现可穿着性。比如Sruli Recht和Pauline Marcombe的作品。


而在建筑设计研究领域,Achim Menges近年实践的缝合木结构,以缝纫的方法将薄板材进行连接。因缝合节点较灵活,设计的整体总是需要使板材形成一定的结构厚度以实现刚度。比如他之前做的一个仿生木缝合装置,就是通过将板材卷起缝合为腔体单元,再将腔体互相缝合。




2019年,Zaha Hadid Architects与ETH的Block Research Group以及R-EX合作,制作建造了一个双曲面造型的织物模板混凝土薄壳装置KnitCandela。


该设计在获取造型后,通过开发的compas_knit算法,将三维几何拆片为平面,并生成适合纺织机生产的平面像素图信息,然后以此信息直接通过数控织机生产。对于面料生产而言,一般来说受限制的是幅宽,而长度可以被认为是无限的。


织物模板生产速度快,运输成本低。运抵目的地后,织物模板以一个临时搭建的框架支撑拉开,赋予模板临时刚度,并在双层模板内填充气球,使混凝土形成双向肋加强结构刚度。
同样的,如果可以编辑数控织机,那么就可以调整纱线材料或编织密度,进而对面料赋予定制的力学特性。比如ICD Stuttgart的Material Equilibria装置,就是通过研究编织方式,对张拉曲面在不同位置赋予不同的纱线密度,从而控制整个张拉膜的刚度分配和传力路径。


织物结构也可以通过对编织方式的调整,形成自由的形态而不局限于可展曲面。Janet Echelman的灯光节装置就是通过对传统手工编织渔网的手工艺学习和改进,而创作的。她的装置在设计时邀请顾问进行风模拟,可以在自然风环境中形成一个相对有控制过的,但是又并非完全静态的灵动造型。



 发表评论
20-11
28

[分享]Rhino+GH平台在结构设计中的应用

dinochen1983   762   0   研究   RhinoRhino GrasshopperGrasshopper

Rhino+GH平台在结构设计中的应用
小编:Yifei.

结构的边界是形式。

新时代里,优秀的结构设计已经难以脱离建筑而评判。结构工程师的追求从超高层与大跨度,逐渐转向了形式的自由,并开始对除力学性能之外的其他属性关心了起来。除此之外,进入信息社会以后,人类的生产生活组织形态在看不见的地方飞速更迭。人们对空间的需求更加多样且灵活,但是更进一步,不仅住宅是居住的机器,每一个建筑甚至城市也都变成了更为复杂的机器。电讯派的Walking City从科幻逐渐降格为比喻。

Walking City

设计对象的极大复杂化使得建筑行业重新孕育了自己的系统工程。系统工程讲求加大设计阶段的投入,以尽量全面的设计考虑,避免在加工制造阶段的临时补救甚至返工。越复杂的系统,越难以通过现场的临时设计变更实现补救。因为建筑方案开始考虑更多的因素,在早期就会有大量的方案推敲和论证,而在系统工程中,需要借助基于仿真的设计方法(simulation based design),将难以实现的方案排除出去,以避免无用投入造成的浪费。因此复杂项目在方案阶段就需要引入可以及时配合的粗略分析结果来判定性能是否(难以)符合指标。
Rhino + Grasshopper因其既适合敏捷化快速配合,又有极大潜力通过开发实现深度配合,逐渐在设计阶段流行起来。设计团队可以在初期便实现对建筑的外观,热工,通风,视野,噪音,照度,能耗,力学,人流,微气候等等的分析,对方案表现进行综合性评估。同时对构造,施工过程的可行性进行推敲。其模型不仅可配合3D打印技术对原型进行论证,也可以生成可直接交付工厂加工的数据。


Rhino建模指导构件加工

无人机航拍生成场地模型辅助方案设计

场地开挖坡度分析

对于结构专业来说,置身于基于仿真的设计环境中,工程师需要能够快速对方案进行结构模型抽取分析,或对结构形态进行参数变量的批量分析,以实现敏捷配合。下面介绍一些简单工具,能够帮助工程师实现联动分析。

以下推荐几个GH插件,用于结构工程分析与设计:

(1)
Karamba3D应该是目前应用最多的结构分析插件。可以处理杆系和平面单元的有限元分析。分析方法包括线性分析,二阶分析,非线性分析,大变形分析,模态分析,屈曲分析,振动分析,截面优化,BESO拓扑优化等,分析结果的显示方式非常丰富。Karamba3D官网有中文版的使用手册可以免费下载,还有大量的分析案例和教程可以下载学习。

Karamba3D对一壳单元桥分析的教程案例

 (2)


Kiwi!3D是一个应用IGA(isoGeometric Analysis)方法进行结构分析的差价。IGA方法直接以NURBS函数建立有限元模型,对于曲线构件无需进行折线重建,是有限元方法比较新的一个方向。该插件目前免费,除线性分析外,还支持非线性分析,找形,考虑施工工序的分析等。随插件会有教学案例下载,简单易学。

Kiwi!3D的一膜结构分析案例

 (3)


Alpaca4D是一款调用OpenSees实现结构分析的插件,对OpenSees分析的输入和输出实现可视化的模型和分析结果。作为一款非常新的插件,目前后处理功能还比较简略。随插件下载压缩包同样内附有教学案例文件。

Alpaca4D一结构分析案例


项目进行到一定阶段,结构可通过OAPI生成Sap2000或Etabs模型进行进一步深化。Sap2000和Etabs都算是更新比较频繁的•软件,其OAPI亦随版本常常更新。所以可以想象建立模型转化的这一步工作也需要常常更新自测维护。目前虽然有一些插件可以实现Rhino模型到Sap2000或Etabs的转换,但是这里还是建议使用者学会对OPAI的使用,自己编写转换模块,以确保生成模型的正确,避免设计事故。
结构的生形逻辑多种多样,结构的布置方式要结合方案和场地,结构的设计理念需要工程师自己探索。但是俗话说“什么都不懂,就用遗传算法”,下面介绍两个遗传算法的插件。

(4)
Octopus是很多设计师在grasshopper平台应用遗传算法的启蒙,最早版本发布于2012年。随安装包附带使用说明手册以及使用培训案例。

Octopus计算模块对算法处理结果的可视化


(5)
Wallacei是一款比较新的基于遗传算法,并可进行多目标优化的插件。开发者主要为AAEmTech的毕业生。后处理及可视化更为丰富。随插件下载压缩包附带教学案例,同时官网也有视频教程。而且插件目前仍在不断更新。

Wallacei优化案例


ETH的DFAB House做了一系列研究性探索,前段时间被各媒体纷纷转载,火遍网络。他们的一个个子项目不仅展示了如何实现高度定制化的设计,同时也成为了前沿的数字建造技术的模板。在复杂形体,酷炫机械臂以及机器视觉的背后,是我们熟悉的Rhino + GH工作环境。

Smart Slab



Spatial Timber Assembly


Mesh Mould

 发表评论
17-09
18

[共享]带阻尼器的钢框架结构足尺振动台试验介绍

dinochen1983   14508   2   研究   试验试验 抗震抗震 perform-3dperform-3d

[共享]带阻尼器的钢框架结构足尺振动台试验介绍

[Baidu 云盘]下载地址[Blind Analysis 2009]:https://pan.baidu.com/s/1nv1cprN

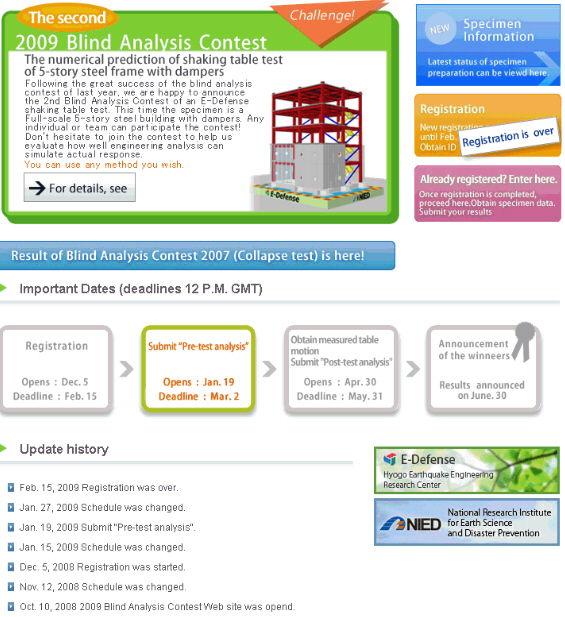

【DINO简话】继2007年日本E-Defense振动台举办了足尺钢框架的振动台试验以后,其实在2009年也举办了一次肓测比赛,纵观学术界上很少有人提起这场比赛,我参加了但是这次没有拿奖。这次比赛的主要目的是研究不同的阻尼器在结构中使用,观察他的抗震效应。所谓的盲测比赛 Blind analysis contest)就是在试验未举行之前,让学者对结构的反应进行预测,通过力学计算得到结构的反应,提交后,试验单元进行试验,然后评估各参赛者提交的结果是否接近。


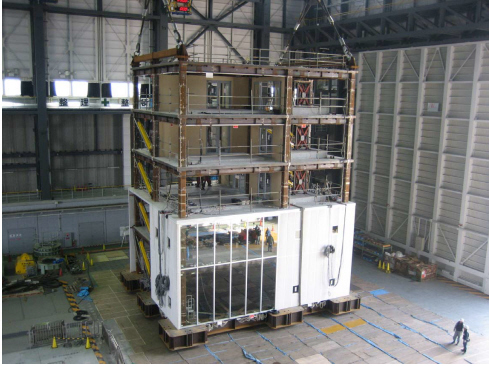

这个比赛也是日本E-Defense足尺振动台所做,从他们的资料的准备情况,可以看出试验室的工作人员是很认真的。

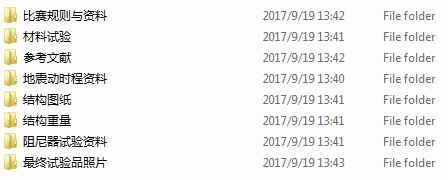

试验的资料,我最近在老的硬盘找到大部分,我觉得给国内的研究生作为研究钢结构,特别是带阻尼器的结构的抗震性能分析特别重要,弹塑性分析,振动台试验等,有很多益处,所以公开在这个网站上供大家学习,(资料是开源的),我们团队(以前的华南理工大学高层建筑研究所)还翻译了一篇重要文章,关于这个试验的论文,全部可以下载。




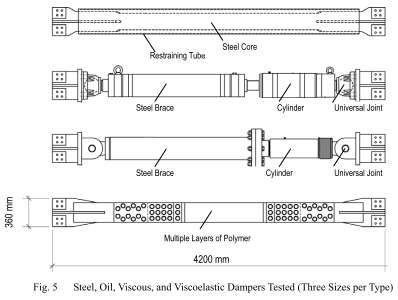

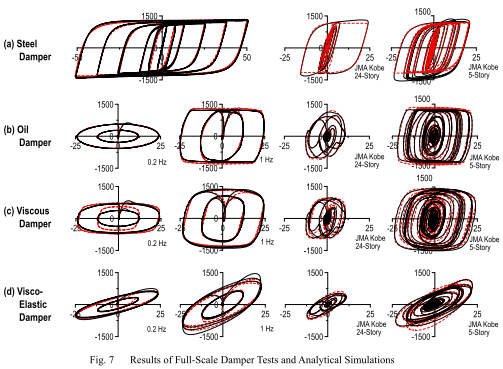

试验中,提供了大量的阻尼器的构件测试数据,这一部分是对研究阻尼器的人有重要的意义!


还有,我也对这个试验进行了分析,参加的是 VISCOUS DAMPER组别,分析采用PERFORM-3D与OPENSEES

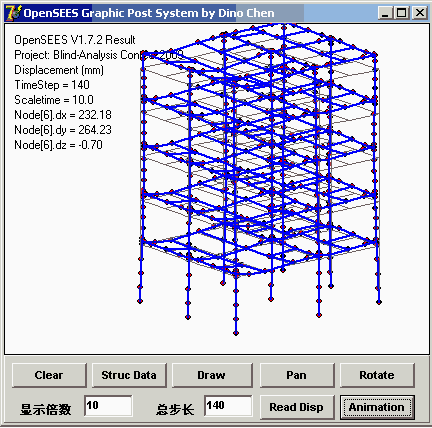

以下是分析得到的动画截图




[Baidu 云盘]下载地址[Blind Analysis 2009]:https://pan.baidu.com/s/1nv1cprN


最后,选择在918这一天写这一篇介绍日本的抗震试验的共享资料博文,其实我是想说
:师夷长技以自强。
如果你觉得这份资料有用,请共享出去!
 发表评论
15-09
24

[试验]2007年足尺钢框架振动台试验比赛试验资料

dinochen1983   7838   0   研究   试验试验

[试验]2007年足尺钢框架振动台试验比赛试验资料


2007年日本E-Defense振动台举办了足尺钢框架的振动台试验,后来国内很多的盲测比赛的模式,大多都是参考这次比赛的。(盲测比赛 Blind analysis contest)就是在试验未举行之前,让学者对结构的反应进行预测,通过力学计算得到结构的反应,提交后,试验单元进行试验,然后评估各参赛者提交的结果是否接近。我很荣兴参加了这次比赛,并获得了第三名。
这个比赛是日本E-Defense足尺振动台所做,从他们的资料的准备情况,可以看出试验室的工作人员是很认真的。
试验的资料,我最近在老的硬盘找到大部分,我觉得给国内的研究生作为研究钢结构,弹塑性分析,振动台试验等,有很多益处,所以公开在这个网站上供大家学习,(资料是开源的),我还收集了一些关于这个试验的论文,全部可以下载。

[Baidu 云盘]下载地址[Blind Analysis 2007]:http://pan.baidu.com/s/1sjDrkmD




构件足尺往复试验


seismic soft 对结构进行分析的论文


试验提供的材料试验数据


试验提供的振动台的录像与照片


 发表评论
12-04
06

[博士论文]剪力墙结构构件变形指标的研究及计算平台开发

dinochen1983   14772   0   研究   论文论文 openseesopensees perform-3dperform-3d



博士论文的主要章节如下:
第一章  绪论
第二章  宏观单元理论研究及结构弹塑性分析平台 MESAP的开发
第三章  剪力墙宏观单元理论与单元开发
第四章  修正斜压场单元理论与单元开发
第五章  剪力墙构件低周往复试验及数值分析
第六章  受弯控制的剪力墙构件变形性能指标研究
第七章  受剪控制的剪力墙构件变形性能指标研究
第八章  连梁构件变形性能指标研究
第九章  基于性能的剪力墙结构抗震设计方法的研究
第十章  剪力墙结构性能设计方法的算例及工程应用
结论与展望

论文下载地址:[dino博士论文]剪力墙结构构件变形指标的研究及计算平台开发

CAJ文件格式:[dino博士论文]剪力墙结构构件变形指标的研究及计算平台开发

答辩历史记录:http://www.dinochen.com/article.asp?id=133
答辩相关视频(带中文字幕):http://www.dinochen.com/article.asp?id=135
答辩相关的PPT:点击下载此文件:博士论文PPT的pdf文件

下一步详细的论文内容将会更新。请关注....

 发表评论
12-03
17

[资源]Perform-3D学习资料享区

dinochen1983   33034   17   研究   perform-3dperform-3d

点击下载此文件:电子版的PERFORM-3D学习资料,包括书与PPT
点击下载此文件:相关的实例PERFORM-3D文件
点击下载此文件:PERFORM-3D入门级视频教学(Youtube下载)
点击下载此文件:(dino)编写的PERFORM-3D的相关研究论文
点击下载此文件:(dino)相关讲学的课件与PPT
点击下载此文件:(dino)开发相关PERFORM-3D的小帮手软件**
**为方便统计,解压缩需要密码,请发送邮件按下列格式,邮箱会回复解压密码
**公布于2012年3月21日:解压密码为:dinochenxuewei.com



近日,与很多同学在群上讨论,很多同学说网上关于perform-3D的资料太少了,以下为共享学习资料,只供学习用途,下载后请在24小时内删除,如果你喜欢这些学习资料,请联系正版出版商购买。请大家尊重知识产权。有些资料在国外可以下载到,但是在国内很难下载,我也收集了一些,现在与大家分享。这些资料对我帮助很多,学习到很多关于弹塑性分析的东西。以后如果有更好的资料我会放上来的,谢谢大家关注网站。

这本书其实是一个光盘(真金白银买回来的),还带一本书,我扫描了,带的书很好用,学习PERFORM-3D必看。


点击下载此文件:电子版的PERFORM-3D学习资料,包括书与PPT
点击下载此文件:相关的实例PERFORM-3D文件
点击下载此文件:PERFORM-3D入门级视频教学(Youtube下载)

以下是我(dino)写的一些关于PERFORM-3D应用的论文,可供参考:以下为下载地址



点击下载此文件:(dino)编写的PERFORM-3D的相关研究论文
点击下载此文件:(dino)相关讲学的课件与PPT

以下为我开发的相关建模用的小软件,分别是:


点击下载此文件:(dino)开发相关PERFORM-3D的小帮手软件
为方便统计,解压缩需要密码,请发送邮件按下列格式,邮箱会回复解压密码
**公布于2012年3月21日:解压密码为:dinochenxuewei.com

邮箱:dinochen1983@yahoo.com.cn
提供以下: 姓名,工作单位(大学)

谢谢关注我的博客。

 发表评论
11-06
13

[大事]博士论文答辩现场

dinochen1983   15171   8   研究

 博士答辩PPT下载:
点击下载此文件:博士论文PPT的pdf文件

经过两周的准备,终于在2011年6月4日迎来的我的“Big Day”,博士论文答辩。我的博士论文题目是:剪力墙结构构件变形性能指标的研究及计算平台的开发。主要分两个内容,变形性能指标研究(还没有出来的很多期刊论文)和计算平台开发(较多论文已发表),特别是计算平台的开发,里在的宏观单元及PERFORM-3D的二次开发,让我发表了一些论文,可以申请到学校及学院的优博学位论文支助。这个资助帮助挺大,由于论文彩页较多,光打印给学校的论文已经要1500元了,页数在260页左右,算是平生写得最多字的文章了。论文答辩委员会的老师有吴波教授,魏德敏教授,马宏伟教授(暨南大学),孙文波教授及我的导师韩小雷教授。通过半个小时的答辩(已录制了视频),还加上半个小时的Q&A,最后打出了满意的成绩(五个优!),我高兴了一天。帖上几张照片,差不多结束我的研究生生涯,以后将走向工作。不过,我还是会坚持写写研究类的博文,谢谢大家支持dinochen.com。

答辩现场(座无虚席,感动!!)


与答辩委员会老师位的合影!

 博士答辩PPT下载:
点击下载此文件:博士论文PPT的pdf文件

 发表评论
11-06
13

[视频]博士答辩视频

dinochen1983   8268   0   研究   论文论文 视频视频

[视频]博士答辩视频
以下是2011年6月4日答辩视频(普通话不准,已配备字幕)
这也是dinochen.com第一次上传视频到youku网,以后有一些教学视频也会放到youku网上给大家一起交流。
由于电池的原因,PPT后面一点点没讲到就结束了
结合看PPT效果更好,由于压缩后PPT的内容看不清。
 博士答辩PPT下载:
点击下载此文件:博士论文PPT的pdf文件

 发表评论
11-06
01

[大事]博士答辩通知

dinochen1983   8950   5   研究

经过一年多的奋战,博士论文终于在2011年5月22日定稿,通过三位专家送审通过后,进入了答辩阶段,以下是我的博士论文及博士答辩的通知海报,博士论文的题目是“剪力墙结构构件变形指标的研究及计算平台的开发”。从博士论文相关的第一篇期刊论文(内容为OpenSEES的剪力墙单元的开发),整个博士论文相关的研究工作有四年之久,从2007年至2011年,所以论文的章节与字数也多了一点。在最后的三个整理论文的时间里面,由于太忙了没有与dinochen.com的网友交流,也很久没有发帖了,在这表示抱歉,在忙完博士论文后会再战博客的。

答辩时间为:2011年6月4日星期六,上午9点正,我是第一位做展示的。
地点:华南理工大学本部七号楼201室。
希望广大研究生,老师前往批评指导。论文涉及的很多热点问题:OpenSEES宏观单元原理,Perform-3d的二次开发与工程应用,OpenSEES的剪力墙单元,我开发的宏观单元分析程序MESAP,修正斜压场单元MCFT等等。
博士论文的主要章节如下:
第一章  绪论
第二章  宏观单元理论研究及结构弹塑性分析平台 MESAP的开发
第三章  剪力墙宏观单元理论与单元开发
第四章  修正斜压场单元理论与单元开发
第五章  剪力墙构件低周往复试验及数值分析
第六章  受弯控制的剪力墙构件变形性能指标研究
第七章  受剪控制的剪力墙构件变形性能指标研究
第八章  连梁构件变形性能指标研究
第九章  基于性能的剪力墙结构抗震设计方法的研究
第十章  剪力墙结构性能设计方法的算例及工程应用
结论与展望
 发表评论
10-07
03

[研究]MESAP的单元更新_MCFT单元理论的实现

dinochen1983   9621   2   研究

[研究]MESAP的单元更新_MCFT单元理论的实现

最近很少上网,专心做一个有限元程序员。

研究剪力墙和连梁构件的非线性抗剪行为是我的博士论文的另一个主要内容,由于MVLEM在分析剪压耦合效应的构件存在不足,于是我在博士论文中的研究手段引入MCFT单元理论,即Modified Compression Field Theory。这个单元的好处在于可以通过简单的应变转换求出双轴应变应力关系。程序也比较容易编制了,由于水平有限,所以MCFT是比较好的选择,主要参考多伦多大学Vecchio教授多年的研究成果。引入MCFT到MESAP,使MESAP又增加了一些分析的功能,这部分功能对于构件分析还是有很大的意义的。
====================================================================================
MESAP增加功能如下:
(1)单元:增加MCFT单元(矩形一阶)
(2)材料:Concrete03(不考虑双压强化),Concrete04(双压强化,Kupfer二维本构相关曲线)
(3)求解器:基于割线刚度的力控制的迭代算法
(4)后处理:显示MCFT单元的应变角,应变分布图
====================================================================================
相关理论与单元适用性的论文可能往些时间整理及发表,先给几个截图给大家看看。作为山塞有限元程序,请大家给点支持,拍砖。

(1)MESAP中MCFT的模型图,以后开发接口直接读取SAP2000模型,现在这个是半自动读SAP2000模型的,未全自动化。


(2)计算后显示变形与裂缝。


(3)显示应变图(由于一阶单元,应变单元内等值),(4)为方便研究,建立MESAP的模型Auto Builder,这是一种新型的开发程序的功能,说白了,就是傻瓜式自动生成常用模型,如剪力墙构件。这个功能在SAP2000也体现了。




在未调整参数下能够较为准确地描述剪力墙剪坏时的荷载与变形,结果算比较满意的。
师夷之长以自强,希望一步步完善MESAP,能够实现一些实用的弹塑性分析与理论研究。

 发表评论
10-05
04

[Dino笔记]MESAP阶段成果:应用于剪力墙的分析

dinochen1983   8597   1   研究

MESAP阶段成果:应用于剪力墙的分析

MESAP是我今年重点研究的项目,带有图形化界面,可持续开发的基于宏观单元理论的结构及构件非线性分析程序,带类似SAP2000的界面,类似ANSYS的命令流操作,类似OpenSEES的从纤维应力应变关系至单元至结构的,多层类集的面向对象分析程序构架。持续开发中,最后更新是 2010年5月4日。
MESAP is the main and important research project this year. It 's a macro element theroy based structure and component nonlinear analysis tool with simple graphic interface. Interface like SAP2000, input file format like ANSYS, the program Structure such as from fiber to section to element to structure, like OpenSEES. I will try my best to develop this program. Latest version is May 4th 2010.

最近少上博客的原因主要是因为要写博士论文及做相关的研究。研究我的课题“剪力墙的变形性能”的同时,逐步完善MESAP的分析功能,单元模型,材料本构及后处理功能,MESAP是一个面向对象的程序,只要架构做得好,增加与删除东西都很方便,之所以用DELPHI,是因为在界面与后处理的更新也很方便。最近也确立了MESAP的图标,如图所示。

The main reason why I renew my blog is the Doctoral Dissertation. In order to finish the research of Shear wall deformation capacity, I am increasing the function of MESAP. Not only the element and material model, but also the Post Plot System. MESAP has got the program structure similar to OpenSEES, it's very easy to add the new uniaxial material and macro element. Why I use Delphi as prgram language, becasue it's very easy to write the Prep and Post system for my analysis program. By the way, the icon of MESAP was made.


MESAP增加了Wallance论文中的剪力墙单元MVLEM,增加了Fischinger的本构,OpenSEES的Concrete01,Steel01,Concrete02,Steel02都增加进去了。相对于OpenSEES而言,大大降低了增加新型本构的难度。界面图如下,图为剪力墙构件的分析,材料Concrete01的材料定义。
The new uniaxial material developed into MESAP is Axial Spring Model from M.Fischinger. New element is MVLEM. Theory from PEER Report of John Wallance. and OpenSEES Base material for fiber model such as concrete01, steel01, Concrete02, Steel02 were added to MESAP material database too. Adding material is much more easier than adding into OpenSEES, I think. The interface is shown:



MESAP除了普通的构件内力,结点位移等数据的显示,最近还增加了一些很特别的后处理。比如说整个加载过程,截面上应力应变的分布变化,可以看出受压区的变化。如下图所示。
Let talk about the new function of the Post System. In common program, node displacement and element/frame force and moment, these output data is also provided in MESAP. further more, MESAP can show the distribution of the strain and stress along the section in animation. (You will see the animation in the flash file in the bottom.)



还有应力应变时程曲线输出,应变沿构件高度的分布(用来看塑性区的开展的),还有可以看实际轴压比的变化,可以看出轴向承载力的损伤,这对研究倒塌非常有意义。
and the time history curve of the fiber/spring stress and strain. and ... the change of axial force ratio because of the collapse of the concrete fibers.  that's very important to the collapse research.



增加了这几项后处理功能,可以查看更多关于构件非线性力学性能的信息,有利于基于性能的研究。以下是做出来的一个剪力墙的滞回曲线的全过程的录像,由于时间关系,我缩小了一些荷载步长。大家通过这个录像就明白它的建模分析过程,录像3分钟,等待一下。呵呵。滞回分析所得结果与试验结果的对比如图所示。研究的主要成果是博士论文关于剪力墙单元开发的章节及参数分析章节,期刊论文已被《工程力学》杂志录用,等待发表。关于剪力墙单元的开发的论文,在去年的全国博士生学术会议获得优秀论文奖。
After adding those new Post and Plot functions, I can check more information of the nonlinear behavior of the component. it's very good for the performance based research. Here is the Example of MESAP. the Shear wall cyclic loading test simulation. Here is the whole progress of the modelling and analysis. You can see the Push force and top displacement relationship. analysis result compare to test result. Is it good?? The detail of the program and shear wall nonlinear behavior will be written in my Doctoral Dissertation, the journal paper about the program is accpeted by the "Engineering Mechanics", and the conference paper introduce the shearwall element and MESAP is publish in "2009 Conference of Doctor Candidate in Civil Engineering", and won "exellent paper" prize.
