[程序]Graphic Statics 桁架图解静力法绘图程序

程序下载：点击下载此文件：Graphic Statics 桁架图解静力法绘图程序
使用说明：点击下载此文件：Graphic Statics 桁架图解静力法绘图程序.PDF
下载地址：http://www.dinochen.com/article.asp?id=355

Graphic Statics 桁架图解静力法使用说明
1) Graphic Statics程序的介绍

以下通过一个实例介绍这个程序的操作与建模。
2)程序操作说明

（1）打开ETABS，进行桁架结构的建模，采用的二维立面是X-Z立面，建模完成后，对桁架结构进行三角面的蒙皮操作，如图所示。模型中注意要施工节点约束。

建立ETABS模型

（2）在ETABS中，施加重力荷载，如图所示，采用点荷载输入，荷载工况名字为 DEAD 恒载工况。然后建模完成，导出S2K文件，如图所示。

施加DEAD工况的节点荷载

 输出S2K文件

（3）打开Graphic Statics程序，点击按钮【Load Etabs S2k File】导入刚才ETABS生成的S2K文件，即可以导入桁架模型到程序当中。导入成功后，会出现在右图框内。

（4）点击按钮【Run Graphic Analysis】，程序自动计算桁架的构件内力并绘制图解静力法的图形，如下图所示。根据图解法（左图），每个节点代表桁架内的每个三角形，节点与节点的线，代表两个三角形共线的边的杆件的轴力（有正有负），内力之和等于外力之后，所以所有线的矢量合为0，也就是一个封闭的图形。

图解法的图与桁架布置图

（5）在右图中可以选取节点，采用键盘的WSAD四键可以上下左右偏移节点，每次偏移后，程序会计算桁架的静力图及计算虚功总值，在【Energy】的框中显示，值越小证明构件的布置越是优化。如图所示原方案的虚功总值的初始值是5.8483e6，如果移动节点得到以下图形，则虚功总值为3.7547e6，证明这个桁架更加优化。(从图解法的图来看，一开始的力线是一系列的平行线，优化后的力线是一系列的放射线，放射线越多图解法的图形就越扁，虚功总值就会越小)。

（6）关于图解静力法，可以参考我之前的帖子：

【Dino结构笔记】结构图解法的学习与编程

http://dinochen.com/article.asp?id=338

这次主要补充这一个小程序，帮助更好的理解图解静力法。想要了解如何绘制图静静力法的图，可以看我的操作视频：https://www.bilibili.com/video/BV1Lf4y1U7FS

最后分享一下SOM建筑师与工程师通地图解静力法设计的桁架结构，体验一下结构设计之美 。

[程序]DXF to Xtract 任意截面生成器


【CHANGE LOG】

*感谢网友 李昱 同学发现问题，我找到一个小bug，修复了一下，以下是更新的版本。
程序下载：点击下载此文件：DXT to XTRACT version2020-11-06_建模小工具


程序下载：点击下载此文件：DXT to XTRACT_建模小工具
使用说明：点击下载此文件：DXT to XTRACT操作说明PDF
下载地址：http://www.dinochen.com/article.asp?id=353

DXF to Xtract使用说明

1)Xtract CAD程序说明
Xtract 是一个非常好的截面分析程序。Xtract适合于建立非常复杂的组合截面，包括混凝土与钢材的组合材料，如果采用AUTOCAD进行前处理建模，建立复杂截面，推荐使用该项程序，由于CAD存在不同的版本，之前开发的CAD TO XTRACT不好使用，该程序是基于CAD输出的DXF文件为基础，建立复杂的构件截面，输入DXF文件，然后采用该程序就可以建立复杂的截面了，该程序需要使用AUTOCAD DXF 2000版，只要是2000年以后的AUTOCAD版本就可以使用了，免费的小程序请自行下载。

2)程序操作说明
（1）打开AUTOCAD（任意版本），建立你要分析的复杂截面，可以是多块混凝土，多块钢材截面组成。如下图所示。最后一定要另存为AUTOCAD的2000年的DXF文件格式。

注意：混凝土与大型的钢材一定要是头尾相连的POLY LINE ,多义线。而钢筋一定是圆形（Circle）。在CAD里面不需要明确图层。可以点击【帮助】采用【生成DXF模板范例】，生成一个范例的DXF文件可供练习。

为了简化操作，所有的钢筋采用圆，材料为REBAR
不需要选择与指定，钢筋的实际直径直接读取CAD图中圆的直径。

 （2）打开DXF TO XTRACT 小程序，点击 【导入DXF文件】按钮，把刚才输出的文件导入。如下图所示。

（3）按【ctrl+S】或点击按钮 ，可以选取每个多边形（多义线），然后按【ctrl+B】或点击按扭 ，赋予多边形属性，如下图所示，可以赋予多边形不同的混凝土材料，保护层材料，保护层厚度及划分网格大小等属性，点【确定】退出。材料编号有3种混凝土材料，有3种钢板材料，具体参数可在XTRACT设置。

（4）最后点击【生成XTRACT】按钮 ，就可以生成（*.sec）的XTRACT文本格式文件，可以导入XTRACT程序当中。如下图所示。


（5）将SEC1.SEC导入XTRACT以后，就可以看到以下结果，表明截面导入成功。

（6）接下来可以在XTRACT程序中修改材料属性参数，最后完成截面分析，具体在XTRACT如何分析，请看XTRACT的说明书，或者看这个视频教程：
[Dino公开课]截面分析XTRACT程序介绍
http://dinochen.com/article.asp?id=244

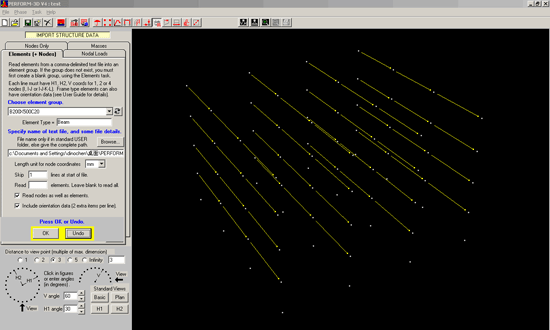

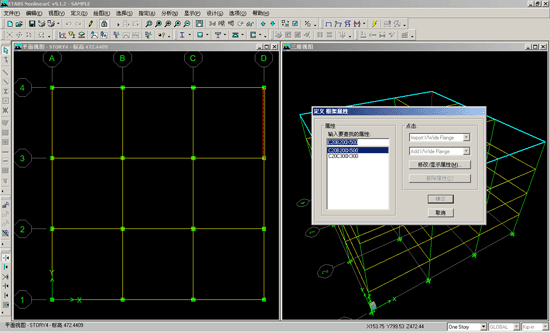

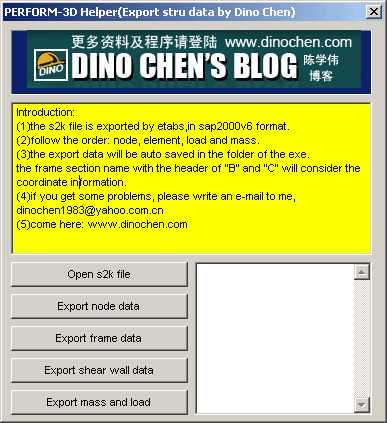

[程序]DinoETP, Etabs to Perform-3D提供正式版下载方法如下：

[说明]DinoETP作为一个很有效的PERFORM-3D建模工具，将进入一个新的开发周期，

因此，旧版本DINOETP0906版作为免费版本共享，完全免费！

软件下载方法：发送请求至我的邮箱 dinochen1983@qq.com 格式如下：

 DinoETP(0101) (不需要机器码，更新日期2014年01月01日)  已过期
 DinoETP(0703) (不需要机器码，更新日期2014年07月03日)  已过期
 DinoETP(0906) (不需要机器码，更新日期2014年09月06日)  正式版下载

不需要购买，无限制版本：如果模型有问题，发送邮件至我的邮箱 dinochen1983@qq.com ：

[程序]DinoETP正式版提供下载方法

关于ETP的发展介绍帖：http://www.dinochen.com/article.asp?id=76
关于ETP的操作说明视频：http://www.dinochen.com/article.asp?id=169

dinochen.com新APP，基于SWIFT 语言，第一次学习采用数组结构
基于纤维单元法的矩形柱配筋验算程序，香港规范

APPLE 手机下载地址：
https://itunes.apple.com/hk/app/hkcol/id1034763788?mt=8

以下是这个程序的介绍。

有问题请联系 dinochen1983@qq.com，更多的结构小软件app可以看dinochen.com

[App开发]HKSteel Section Desig


[app]hksteel 钢结构截面计算程序(香港规范版)

dinochen.com新APP，初学xcode 将delphi的编程进行了移植。
iphone手机下载地址，
https://itunes.apple.com/us/app/hksteel/id1031807547?mt=8

以下是这个程序的介绍。

Description
HK Steel is a useful tool for steel beam/column design.
It can check steel beam column PMM ratio.
Shear capacity and moment capacity.
all the calculation and design is based on hong kong steel code 2013.
it containt British steel member size database( Rolled H and I section)
you can check the steel member size very fast by iPhone.
you can use for site design checking, it is a useful hand tool for hong kong structural engineer.

有问题请联系 dinochen1983@qq.com，更多的结构小软件app可以看dinochen.com

[app]SecData 钢结构截面信息数据库(中国规范版)

dinochen.com又一练手之作，初学xcode 将delphi的编程进行了移植。
iphone手机下载地址，
https://appsto.re/hk/PmEw6.i



以下是这个程序的介绍。

Description
SecData
全称：steel section database, 钢结构截面数据库。
目前是根据中国规范编写，有常用的标准钢结构截面，
点击菜单就可以得到钢结构的截面属性，
是进行钢结构构年验算的必备工具，放在手中以备不时之需。

有问题请联系 dinochen1983@qq.com，更多的结构小软件app可以看dinochen.com

点击下载此文件: DinoETA v1.1 (0404版) 操作使用说明及升级说明：

随着dinochen.com的开发团队的壮大，现在已经有三位核心成员
（陈学伟， 李明，林哲），随着开发的深度达到，dinochen.com提供的
不仅仅是软件及小程序，而是一种技术的服务，慢慢地大家就会体会到了。

软件下载方法：发送请求至我的邮箱 dinochen1983@qq.com 格式如下：

 DinoETA(0404) (不需要机器码，更新日期2015年04月04日)

★注意，软件不能下载，是通过邮箱发送软件的。

[app]HKconc 香港混凝土构件计算APP



dinochen.com开发的第一个苹果手机app上线了，
手机下载地址：https://itunes.apple.com/hk/app/hkconc/id973079858?mt=8

Concrete Design Tool for Hong Kong structural Engineer.
1. Beam Moment Rebar Calculator
2. Beam Shear /Torsion Links Calculator.
3. Fast Calculator for Rebar and Links Area.
Easy Tool in your pocket, nearby you, when you are working on the structural calculation sheet or structural drawings. especially go to BD office.
It will be added some more function in the future, such as column PM curve.
Enjoy. dinochen.com

混凝土結構設計小工具（根據香港Code編寫）適用於香港 結構工程師
1.梁構件彎矩計算rebar配鐵
梁受剪計算及links計算
快速的鋼筋面積計算工具

放上手上的工具，當做設計的時候放在身邊有計算器
將會加上更多的功能。如柱構件驗算等。
歡迎使用。 dinochen.com

[程序]Xtract CAD复杂截面建模小工具

程序下载：点击下载此文件：XTRACT_CAD,建模小工具
使用说明：点击下载此文件：XTRACT CAD操作说明PDF

Xtract CAD使用说明

1)Xtract CAD程序说明
Xtract 是一个非常好的截面分析程序，如果支持国产也可以使用Dino开发DinoSec快速截面分析程序。Xtract更适合于建立非常复杂的组合截面，如果建立复杂截面，推荐使用该项程序，该程序是CAD为基础，建立复杂的构件截面，包括巨型柱及复杂的桥梁截面，该程序需要使用AUTOCAD2013版程序，程序请自行下载。

2)程序操作说明
（1）打开AUTOCAD 2013，建立你要分析的复杂截面，可以是多块混凝土，多块钢材截面组成。如下图所示。
注意：混凝土与大型的钢材一定要是头尾相连的POLY LINE ,多义线。而钢筋一定是圆形（Circle）。在CAD里面不需要明确图层。

 （2）打开XTRACT CAD，点击第二项“Get_Conc_Polyline”，在CAD的界面中选取混凝土的多义线。然后，点击第二项“Get_Steel_Polyline”，在CAD的界面中选取型钢的多义线，如果截面中没有型钢就跳过。然后，点击第二项“Get_Rebar_Circle”，在CAD的界面中选取代表钢筋的圆形，如果截面中没有钢筋就跳过。

注意：钢筋的直径不是乱定的，如果直径为32的钢筋，其在CAD中的Circle的直径就是为32。

（3）点击Gen Section File *.sec，将文本文件保存成sec1. Sec，即生成了截面文本。

（4）打开截面分析程序XTRACT，弹出对话框中输入工程名字与分析截面名字。然后选取Start From: Section File，然后 Select Unit 选取 N-mm，点Begin XTRACT即可。
然后，选取刚才生成的文件 sec1. Sec。


（5）将SEC1.SEC导入XTRACT以后，就可以看到以下结果，表明截面导入成功。


（6）接下来可以在XTRACT程序中修改材料属性参数，最后完成截面分析，具体在XTRACT如何分析，请看下集或看XTRACT的说明书

 DinoETA(1201) (不需要机器码，更新日期2014年12月01日)

★注意，软件不能下载，是通过邮箱发送软件的。

申请DinoETA时，注意EMAIL 的写法：(格式一定要对，否则电脑收不到)
邮件题目： DinoETA (1201) 下载
注册人： （真实姓名）
学校/单位： （大学或工作单位）



花了很长一段时间，终于推出DINOBOX的一个重要的小程序，DINO_ETA, ETABS导出到ABAQUS的程序，弹塑性分析模型建模的利器。
这段时间辛苦了团队的李明同学，辛苦地编程，终于打造出ABAQUS的前后处理，与一般的导换模型不同之处在于，考虑了剪力墙划分，提供了图形界面，三维与平面显示。集成化程度高，适用于中等用家。
最后感谢[覃建华、王飞超]两位资深ABAQUS的专家的专业意见与支持！！！


操作说明：

1、ETABS模型单位必须是kg、s、N、M
2、显示弹塑性本构正在开发中，仅输出弹性本构，用户需自行指定本构vumat
   用户如果有自带显示本构,可参考Material.inp中格式对应改写
3、目前本程序还不能处理剪力墙开洞
4、出于减少接触，加快计算速度考虑，目前不输出构件铰接信息

模型简化说明：
1、ETABS模型单位必须是N、M
2、剪力墙、柱落在梁上必须将梁在该点处打断
3、剪力墙开洞形成连梁的,需删掉，改为杆系梁作为连梁
4、导出为e2k
后续版本将在接口内部解决上述问题

先推出2000个节点的试用版，看看大家对这个新程序有如何的反应！ 期待你对程序发表意见！！
以下是程序的截图!!
详情：dinochen1983@qq.com

DinoSec组合截面分析程序与xtract实例验证

点击下载此文件:dinosec操作说明书

点击下载此文件：DinoSec算例_与XTRACT进行对比

1) 算例1
程序：DINOSEC V1.1
普通混凝土柱 B =700, H=800, 钢筋至边距as = 50 mm
钢筋 X方向 2d25+ 2d22；
钢筋Y方向 4d25；
钢筋本构，ES = 200000MPa, Fy =360 MPa,
混凝土本构， fc = 21.1 MPa, eps_0 = 0.0020, eps_cu = 0.0035；
屈服准则 eps_lim = 0.0020
程序计算输入截图如下：

程序：XTRACT
计算过程截图如下图所示：

PM曲线计算结果对比如下：

2) 算例2

程序：DINOSEC V1.1
型钢混凝土柱 B =1200, H=1200, 钢筋至边距as = 50 mm
钢筋 X方向 8d25；
钢筋Y方向 8d25；
钢筋本构，ES = 200000MPa, Fy =360 MPa,
型钢本构，ES = 200000MPa, Fy = 295 MPa
混凝土本构， fc = 21.1 MPa, eps_0 = 0.0020, eps_cu = 0.0035；
屈服准则 eps_lim = 0.0020
程序计算输入截图如下：





程序：XTRACT
计算过程截图如下图所示：

算例3， 矩形圆钢管叠合柱
材料Q345 FY=260 ES=205000
材料HRB400 FY=360 ES=205000
C60混凝土 fcu = 27.5 极限应变 0.002
截面 1500x1500x1000x30
配筋 (8d25+6d25)x2

查看更多...

[下载程序文件]：


点击下载DinoBox程序：

DinoSec_组合截面分析程序 v1.6(版本 2020-11-05) 正式版

【Chage Log】
（1）PM曲线原来的计算得到的正弯矩一边，现在得到是整个圆，也就是有正弯矩与有负弯矩。如下图所示。
（2）可计算YJK的内力组合，同时可以输出程序自动组合后的YJK内力值，点击输出YJK内力文本即可。

DinoSec_组合截面分析程序 v1.5(版本 2020-09-07) 正式版

【Chage Log】
（1）增加外包钢混凝土矩形柱截面，多用于加固工程的验算。
（2）增加可以采用YJK的内力导入的模块，用于YJK的验算。

操作的相关细节
（1）可以导入YJK生成的wwnl**.out文件（导入的是单工况的内力）
（2）导入前可以选择荷载组合的类型及是否采用调整后的值
（3）调整前为没有参数调整与活载折减，调整后就是有参数调整及活载折减的。
（4）基本组合就是小震设计值的组合，标准组合就是1.0D+0.5L+1.0EQ

DinoSec_组合截面分析程序 v1.4(版本 2020-04-20) 正式版

【Chage Log】
(1)通过纤维截面分析法，可以得到PMM曲线，增加绘制PMM曲面的功能，可以转动、放大与平移。
大家快来试试这个小功能吧,如下图所示：




(2)通过生成纤维截面的代码到OPENSEES进行分析，可以参考以下的内容：
http://dinochen.com/article.asp?id=267


DinoSec_组合截面分析程序 v1.3(版本 2018-01-01) 正式版


【Chage Log】
(1)可以生成OPENSEES纤维截面的TCL代码,这样使OPENSEES可以进行复杂截面的分析

DinoSec_组合截面分析程序 v1.2(版本 2014-08-25) 正式版
DinoSec_Section Analysis English Version v1.2(v 2014-08-25)Debug

【Chage Log】
(1)感谢网友Willtraveler 提供的钢管叠合柱的算例，让我可以查出钢管叠合柱的BUG,目前已经修正
下列文件补充提供关于叠合柱的算例。


DinoSec_组合截面分析程序 v1.1(版本 2014-07-17) 正式版

【Chage Log】
(1)提供图像保存功能，save to bmp file
(2)Debug, 方钢管柱的计算，PMM曲线的文本输出错误
(3)增加显示屏幕显示 P MX, MY值的功能
(4)横切面MX, MY曲线中，内力点按一定的轴力范围输出
(5)增加DINOSEC与XTRACT的对比算例，下载地址如下：

DinoSec_组合截面分析程序 v1.0(版本 2014-06-12) 试用版


DINOSEC截面分析程序使用手册与算例

点击下载此文件:dinosec操作说明书

点击下载此文件：DinoSec算例_与XTRACT进行对比

点击下载此文件：钢管叠合柱的算例

1)程序介绍：
DINOSEC截面分析程序是基于平截面假定，对常用组合截面进行承载力的计算，通过计算得到主轴的PMM曲线或指定轴力的Mx-My相关曲线，PMM曲线对构件的承载力设计具有指导意义。DINOSEC的输入与输出十分便利，可快速用于工程设计。 计算主要原理如下：
（1）采用平截面假定，应变分布为平面方程。
（2）截面分析采用纤维单元法，即将混凝土与钢材离散为纤维。
（3）迭代分析采用二分法逼近求解。
（4）通过洞口（负应力）纤维考虑纤维重叠的影响，如叠合柱的计算中已考虑


2)截面输入

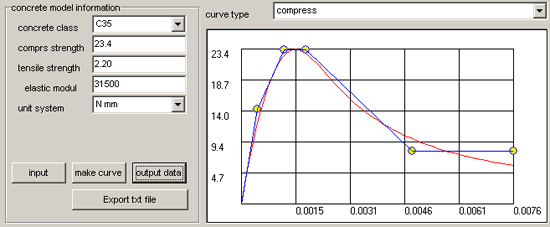

3)材料本构输入
4)PM曲线分析
5)MM曲线分析
6)内力数据导入
7)关于程序
程序仍在开发当中，目前程序已可以解决一些问题，下一个版本将会提供：
（1）更多的混凝土材料本构模型及一键生成
（2）自定义混产土本构
（3）其它组合截面类型，包括墙肢
（4）生成PMM三维曲面
（5）导出OPENSEES,PERFORM-3D数据
（6）自动生成PDF报表
（7）增加钢筋与钢骨的放大系数法的设计功能。
用户如有程序上的BUG，或对功能有建议，请发邮件到dinochen1983@qq.com

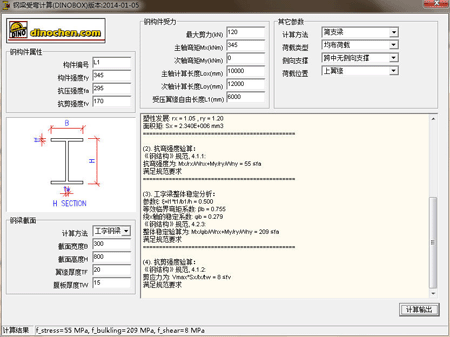

[下载程序文件]：点击下载此文件:DinoBox程序：钢柱轴压计算(版本20140328)



[小记][小记]型钢柱的轴压计算，包括稳定计算，现在有工字钢，箱形截面， 圆形截面。
整个程序参考这本书编制，这本书不错《钢结构设计-方法与例题》



DinoBox——钢柱轴压计算
（1）全过程手算，结果简单明了
（2）输出计算书与摘要，方便工程表达。

=======================================================

软件下载方法：

 ETO(1126) (需要机器码，更新日期2011年11月26日，已过期)
 ETO(1209) (不需要机器码，更新日期2012年12月21日)  (已过期)
 ETO(0708) (不需要机器码，更新日期2013年07月08日)  (已过期)
 ETO(0325) (不需要机器码，更新日期2014年03月25日)  (目前最新版)



以下为2014年03月25日 版本的更新内容：
（1）可以导入壳单元，具体可以参考关于壳元导入的实例章节内容。
（2）可以导入实体单元，实体单元在SAP2000进行建模，然后通过ETO自带的
小型代码转换器将SAP2000 V14的s2k转换成SAP2000 v6 版本的S2K,然后导入
到ETO程序。
（3）在生成分析代码的(SET模块)增加了如多点激励，多向地震波等输入。
（4）默认截面增加了一些截面内容与实例相对应。
（5）修改了一些小BUG, 菜单功能与按钮功能对应了。

查看更多...

下载程序文件]：点击下载此文件:DinoBox程序：DinoETAnsys_etabs转成ansys小程序(版本20140121)


[小记]这几年前做的转换程序，现在整理一下放上来，这个程序用于把ETABS模型，主要为层模型，高层建筑结构，导到ANSYS进行静力分析。ANSYS是一个老牌的通用有限元程序，除了ABAQUS的第二选择了，在进行简单的弹塑性分析，时程分析，模态分析等都能提供较好的结果，也可以当做SAP2000，ETABS模型的校核，由于ANSYS有ADPL，进行二次开发转换到ANSYS是简单的，只有改成ADPL格式就可以了。通过转换，借助ETABS，变成了ANSYS的前处理输入了！



DinoBox——Dino_etabs 2 ansys, etabs导 ansys的小程序
（1）程序读取etabs的所有点，线，面信息，建立高层建筑结构模型。
（2）可以导入大部分常用截面，SD section与角钢，双角钢等不能导入。
（3）层与层之前的结点与构件，面单元没有读取，请注意，会在下版再修改功能。
（4）荷载与质量没有导入，会在下版再修改功能。


程序还在发展当中，有BUG可以发邮件给我：dinochen1983@qq.com。谢谢大家支持，
以下是一个高层导入导出的截图。模型文件案例在程序包里面。

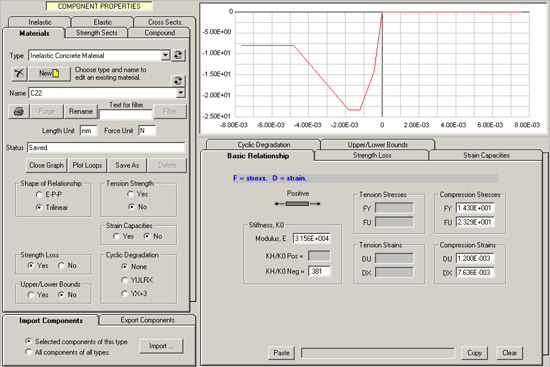

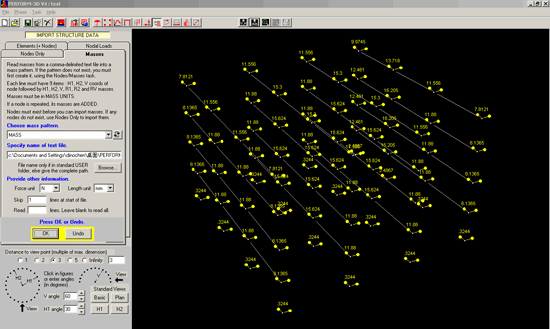

[程序]DinoETP, Etabs to Perform-3D提供正式版下载方法如下：

购买方法：发送邮件至我的邮箱 dinochen1983@qq.com ：

 DinoETP(0703) (单机版20140703)  下载

[程序]DinoETP试用版提供下载方法点击下载此文件：DinoETP的程序的学习实例，E2K,S2K,perform-3d文件关于ETP的发展介绍帖：http://www.dinochen.com/article.asp?id=76
关于ETP的操作说明视频：http://www.dinochen.com/article.asp?id=169



[小记]DinoETP, Etabs to Perform-3D提供试用版下载方法如下：

软件下载方法：发送请求至我的邮箱 dinochen1983@qq.com 格式如下：

 DinoETP(0101) (不需要机器码，更新日期2014年01月01日)
 DinoETP(0703) (不需要机器码，更新日期2014年07月03日)

★注意，软件不能下载，是通过邮箱发送软件的。
