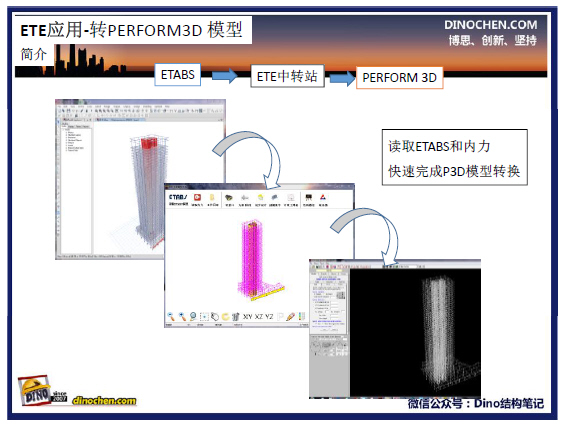

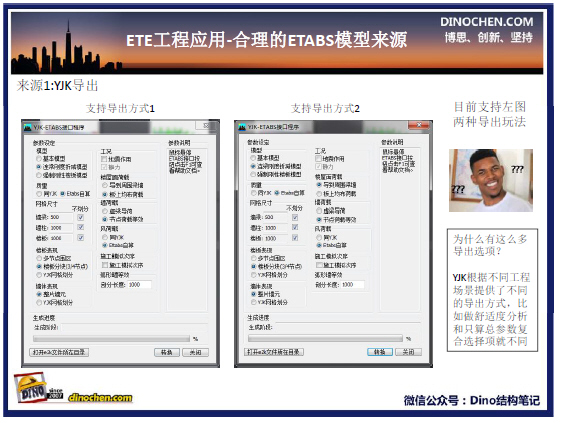

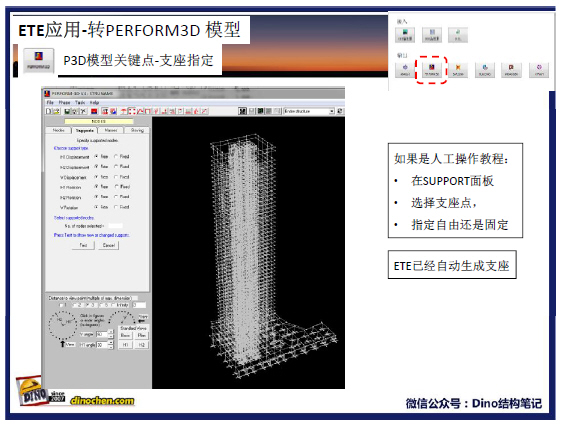

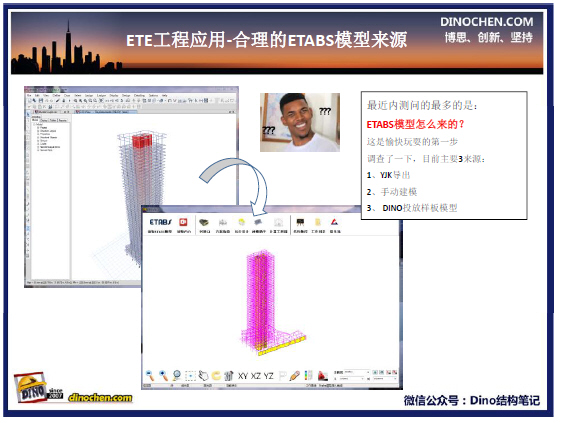

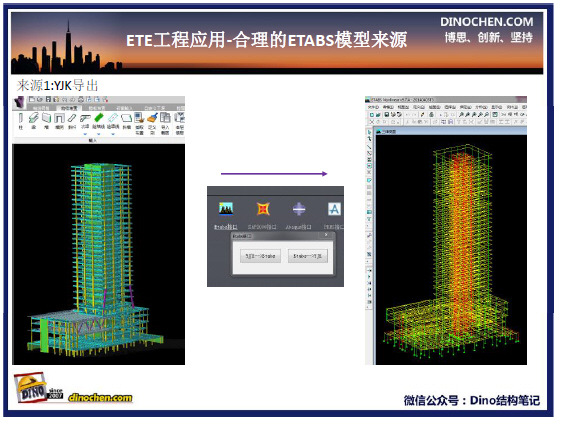

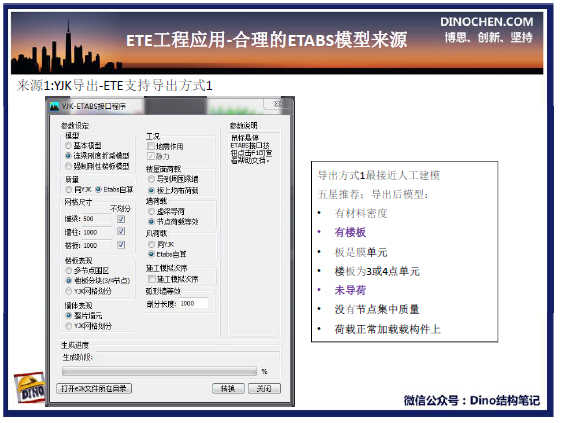

ETABS TO PERFORM-3D
Author: dinochen1983
Time: 2023-12-31
[小记]金土木公司在2008年推出了CKS Detailer软件,帮助大家解决ETABS在工程上的应用问题。其实早在2007年4月,我在华工的高层建筑结构研究所就开发了类似的程序ETABS TO ENGINEER V1.0,当然比起专业公司当然是比较简单的。程序是内部使用,未商业化,做得比较粗糙,现简单介绍一下软件的功能,软件还在应不断的工程设计需求在不断更新的。
目前能够实现的功能有限,如打印ETABS的计算配筋量图纸,荷载图纸,模板构件尺寸图纸等。这些大大方便了在超限工程中的出图,平时只是PKPM的软件能出图,ETABS出图比较烦,现在有了DINOETE,可以像PKPM一样出图检查,打计算书。
DinoETE_Etabs后处理
Author: dinochen1983
Time: 2023-12-27
ETABS to ABAQUS
ETABS to ABAQUS
Author: dinochen1983
Time: 2023-12-09
预览模式: 普通 | 列表
12-11
29

[公开信]2012年11月回复的公开信

为方便回复一些重复的问题,我将一些网友发给我的问题做一些回复,意见可供参考

[cheng089413@***.com] 2012年11月27日
尊敬的陈博士:
您好
打扰您的休息了。十分感谢您的回复,ETO已经可以使用了。
想请教您一个问题。
ETABS和SAP2000同作为CSI开发的软件,其计算结果与opensees有何不同和侧重呢?
您有相关的论文研究这方面的内容吗?
您博客中后续的opensees实例(实例7到16)还会更新吗?十分需要这些例子的指导,如果有,可否发给我一份。

回复:
(1)ETO程序免费共享,如果已发送机器码均会收到电子邮件,如果超过1个月没有收到,可以再发邮件给我。
(2)ETABS是用于高层结构分析设计,SAP2000一般通用结构没有层的限制,而OPENSEES属于科研软件,还正在发展当中,而且是开源,免费,有利于二次开发。ETABS与SAP2000是商业软件,有工程应用功能,但是对于弹塑性分析功能较弱,SAP2000的弹塑性正在发展当中。我的一部分论文均与OPENSEES有关,可以下载来看。
(3)OPENSEES的公开教程往后的算例,还在整理当中,有时间整理后我一定会会放上网的,请放心。

[xin_lianyu@**.com] 2012年11月14日

陈博士 你好 有个问题想请教你
在计算偏心受压构件正截面抗压承载力的时候,如果按照中国的混凝土规范绘制轴力-弯矩曲线,承载力公式中的fcd为混凝土轴心抗压强度设计值,比如C40混凝土设计值为18.4MP。现在我用ucfyer计算P-M曲线,在输入混凝土参数时,只是输入的混凝土名义强度,而没有出现输入诸如中国规范标准值,设计值的地方。我不了解它的内核,不知道它是怎么考虑,ucfyber计算出来的值是不是偏于不安全?
    我自己不会编程 我在网上找了一个别人做的P-M曲线
http://www.baisi.net/thread-1202262-1-1.html
我用ucfaber验证,应该是输入轴压标准值Fcd  这样算出来的结果 轴力可以和网上的程序对应 但是弯矩差了一些 理论上截面 配筋一定 轴力应该唯一对应一个弯矩 应该ucfaber 中 轴力和弯矩的对应公式和中国规范有出入
 希望你有时间的时候,给予指导。

回复:
(1)据我所了解,ucfyber写的就固定的混凝土本构,本构的表达式与中国规范不同,那么,如果你要用中国规范的公式进行M-fai曲线或PMM曲面的计算,我建议你可以采用XTRACT程序,因为XTRACT程序可以自定义本构曲线的形状,你只需要将中国规范的曲线通过EXCEL编辑后输入到XTRACT就可以进行分析了。不需要编程。
(2)即使需要编程,做M-FAI曲线或PMM曲面,可以这么说,用EXCEL都可以编出来,以后有机会,我再详细介绍其方法。

[154430994@**.com] 2012年11月14日
陈博士:
      你好,最近我在学PERFORM-3D,遇到几个问题,想请教下。
      1、我用您的小软件把模型从ETABS中导入PERFORM-3D中,我想问下,导进P-3D中有没有包含板上的面荷载(荷载1.5KN/M2,活荷载2.0KN/M2)?
      2、导进去有没有包含梁上的线荷载?
      3、还有就是nodeload用不用导?怎么导进去没有反应?

回复:
(1)通过文本导入到PERFORM-3D只提供了节点荷载,其实这部分节点荷载,往往反映的是柱与墙的自重和楼板直接传给柱与墙的荷载,不包括经过梁传给柱墙的荷载。那么大部分的重力荷载应该是梁的线性分布荷载,均布,梯形,三角形等。这些荷载PERFORM-3D不提供文本导入,这部分可以通过SAP2000的导入,或二进制改代码导入,过程非常复杂,如果往PERFORM-3D输入是一个很大的工作量。
(2)如果楼板不参与刚度贡献的这种假定,楼板可以不用建模进去,荷载直接输到梁上,三角形,梯形。如果采用ETABS导入SAP2000,你就能看到这种荷载的转化过程,注意往往这些荷载,少了构件的自重。

[liangrenjie@**.com] 2012年11月07日
陈博士,您好:
    我是东南大学的博士生,一直关注您的博客和研究动态,您在网上发布的资料对我很有帮助,向您表示感谢。发邮件是有一个问题想请您帮忙,我看过您发表的关于参加2007年在日本E-Defence上完成的一个四层钢框架的数值模拟比赛的论文,现在我也想分析这个结构,但我在他们的网上没有找到试验用的地震波和试验结果,不知您有没有保存,有的话能否发我一份,谢谢。

回复:
(1)这部分珍贵的BLIND ANALYSIS CONTEST的资料,我一定会在近期整理成共享资源,放在我的博客上与大家共享,请放心,让广大需要的人可以下载,不需要每个都发EMAIL。这些资料我需要整理得好一点。


[867158606@**.com] 2012年11月03日
陈博士:
     你好!好久没有和你联系了。我这学期也就开题,因为还是比较喜欢有限元软件的这一方面的,所以决定做和我导师研究的方向相关的一个比较有专业特色的有限元分析软件的开发。不知道是否可行,但我还是准备试一试。我现在决定使用MFC的框架和OpenInventor的图形库进行软件的开发。我参考了科学出版社出版的吴晓涵编的《面向对象结构分析程序设计》一书。准备采用面向对象的方法来开发软件。首先遇到的问题就是,几何模型和有限元模型的数据文件的组织形式。不知道您是否有什么好的建议,要是能推荐些资料也可以。谢谢!
回复:
(1)基于c++的整个软件的开发,我不太熟,我只会一部分内容,但是基于面向对象的结构分析小程序,我开发了不少,对于整个概念清楚与程序的书写得好的,我推荐两本,一本比较难找,你得找一下,中国建材工业出版社的《工程结构电算与OPP编程》谭也平,另外一本是老外写的,翻译的,是《工程中的有限元方法》清华大学出版社。
(2)编写中小形的有限元分析程序,分两个部分写,一个是纯计算模块,读写都是用文本作为输入输出,无界面。另一部分就是前后处理程序,用来生成模型,网格,后处理就是生成应力图,内力图,内力数据,变形等。
(3)对于研究性的程序,采用文本就可以了,你可以自已定义格式,用逗号隔开,就简单元。数据文件,基于对象,就写成对象或者类就可以了,不需要太复杂,计算模块就没有什么格式了,主要就是一些矩阵的定义了。
(4)图形界面,你可以用人家开发好的图形模块,进行二次开发,也可以自已做,用OPENGL就可以了。AUTOCAD也是个很好的选取。

论文简介:这里一篇关于OPENSEES的外部二次开发的体验论文,采用OPENSEES作为求解器,通过编程实现对程序的控制,包括如下一些技术,如控制OPENSEES,检测生成的数据,传送数据,外部分析(力学分析),传入数据给OPENSEES,接力分析等。
充分证明,采用TCL做的OPENSEES,对于外部二次开发,很有利。这是一篇发表于计算力学学报的文章,对做工程研究偏多的我,发表于这样的期刊是比较少见的,BY THE WAY,这个计算力学学报的审稿周期真的有点长。

点击下载:基于网络的结构协同弹塑性分析方法的研究

【英文篇名】 Study on internet-based collaborative structure inelastic analysis
【中文篇名】 基于网络的结构协同弹塑性分析方法的研究
【作者】 陈学伟; 韩小雷; 王响
【英文作者】 CHEN Xue-wei1,2,HAN Xiao-lei1,2,Wang Xiang1(1.Tall Building Structure Research Institute,South China University of Technology,Guangzhou 510640,China; 2.State Key Laboratory of Subtropical Architecture Science,South China University of Technology,Guangzhou 510640,China)
【作者单位】 华南理工大学土木与交通学院高层建筑结构研究所; 华南理工大学亚热带建筑科学国家重点实验室;
【文献出处】

计算力学学报
【中文关键词】 结构协同分析; 联网计算; 非线性有限元; 静力弹塑性分析; 框架剪力墙结构;
【英文关键词】 collaborative structure analysis; network calculation; nonlinear finite element; static elastic-plastic analysis; frame-shear wall structure;
【摘要】 研究了基于网络的结构协同分析方法,包括总刚度矩阵形成、迭代计算方案、程序调控及通讯方案的研究。通过面向对象语言编制基于Internet的结构协同分析软件CSAS。该软件由主机结构计算程序、主机通讯程序、子机控制程序和子机通讯程序四个部分程序组成,通过联网通讯实现程序间实时信息传递。本文以4层框架剪力墙结构与60层框架剪力墙结构进行静力弹塑性分析为例,划分多个子结构,采用CSAS控制多部计算机联网协同计算,并与结构整体分析的结果进行对比,分析结果对比验证了基于网络的结构协同弹塑性分析方法的有效性。 更多还原
【英文摘要】 This paper presents Internet-based collaborative structure analysis,including the research of assembling global stiffness,nonlinear iterative method,program control and communication methods.An Internet-based collaborative structure program CSAS has been developed with object-oriented program language,which is composed of host structure analysis program,host communication program,sub-computer control program and sub-computer communication program.Real-time information transmission between the pr
【DOI】 CNKI:SUN:JCJG.0.2011-04-018
【更新日期】 2012-09-10
【分类号】 TU352.11



[记事]在同济大学举行“弹塑性分析方法的应用介绍”交流会
在2012年的4月25日晚上,在同济大学的土木大楼B504举办了一个小型的交流会”弹塑性分析方法的应用介绍“。
事由是4月25日这个星期,我都在出差,跑去北京上海了,去了北京,由于开会太忙了,只见了北京的几个朋友,交流了一下结构行业内的东西,谢谢魏亮亮总送我几本书。去了上海主要是去上海办公室交流交流。我的行程是香港----北京----上海---回去。那么在上海就有了一个空档了,就是4月25号晚上,从香港出发时,还没有想过去搞个交流会的。后来由于王博士的建议,于是搞了一个小型的交流会,很多在上海的朋友也来不及通知了。真是抱歉。同济的同学很热心,很多参加了交流会。
交流会的主要内容,太多了,我就上传2个PPT,一个是我在19届工程力学会议的PPT,一个是我使用OPENSEES,PERFORM-3D还有自开发的MESAP做过的一些工程,研究,开发及一些有趣的事。

下载讲课PPT:

[我的讲义:opensees\Perform3D\Mesap详细介绍(1)]
[我的讲义:opensees\Perform3D\Mesap详细介绍(2)]



以上是我本人讲PPT的照片,最近一年来肥了许多,缺少运动。
这次交流会,很多篇幅就是用在三个软件上,OPENSEES,PERFORM-3D,MESAP
OPENSEES,这个软件不错,鼓动越来越多的研究生去使用它,我用它做了很多的论文,足以证明其威力,(帮美国人做了一次广告)
做过以下几类研究:
单元研究,MVLEM单元分析剪力墙
算法研究,基于网络的弹塑性协同工作计算(计算力学学报)
工程应用,用于中洲大门的几何非线性分析
工具开发,利用OPENSEES做出截面PMM分析程序
前处理开发,开发出ETO,方便结构的建模
后处理开发,用于钢结构弹塑性分析的预测性比赛(第3名)。。。。。。

Perform-3D,适用于工程分析或研究,我也做过相关的开发,这个软件与OPENSEES是同宗的,很有潜力。我也在不断学习中
Mesap,就是国产的OPENSEES了,小型的,精干的,还有,我自行开发的,已经用于博士论文,大家可以查阅我的博士论文,已经可以下载,这三个软件的介绍我都在会上介绍了。

有人说OPENSEES建模烦,我开发了ETO,供大家下载,最近已发出所有的KEY,如果有没有收到的,请再发送EMAIL。
谢谢大家继续支持DINOCHEN.COM,!!!



博士论文的主要章节如下:
第一章  绪论
第二章  宏观单元理论研究及结构弹塑性分析平台 MESAP的开发
第三章  剪力墙宏观单元理论与单元开发
第四章  修正斜压场单元理论与单元开发
第五章  剪力墙构件低周往复试验及数值分析
第六章  受弯控制的剪力墙构件变形性能指标研究
第七章  受剪控制的剪力墙构件变形性能指标研究
第八章  连梁构件变形性能指标研究
第九章  基于性能的剪力墙结构抗震设计方法的研究
第十章  剪力墙结构性能设计方法的算例及工程应用
结论与展望

论文下载地址:[dino博士论文]剪力墙结构构件变形指标的研究及计算平台开发
答辩历史记录:http://www.dinochen.com/article.asp?id=133
答辩相关视频(带中文字幕):http://www.dinochen.com/article.asp?id=135
答辩相关的PPT:点击下载此文件:博士论文PPT的pdf文件

下一步详细的论文内容将会更新。请关注....

点击下载此文件:电子版的PERFORM-3D学习资料,包括书与PPT
点击下载此文件:相关的实例PERFORM-3D文件
点击下载此文件:PERFORM-3D入门级视频教学(Youtube下载)
点击下载此文件:(dino)编写的PERFORM-3D的相关研究论文
点击下载此文件:(dino)相关讲学的课件与PPT
点击下载此文件:(dino)开发相关PERFORM-3D的小帮手软件**
**为方便统计,解压缩需要密码,请发送邮件按下列格式,邮箱会回复解压密码
**公布于2012年3月21日:解压密码为:dinochenxuewei.com



近日,与很多同学在群上讨论,很多同学说网上关于perform-3D的资料太少了,以下为共享学习资料,只供学习用途,下载后请在24小时内删除,如果你喜欢这些学习资料,请联系正版出版商购买。请大家尊重知识产权。有些资料在国外可以下载到,但是在国内很难下载,我也收集了一些,现在与大家分享。这些资料对我帮助很多,学习到很多关于弹塑性分析的东西。以后如果有更好的资料我会放上来的,谢谢大家关注网站。

这本书其实是一个光盘(真金白银买回来的),还带一本书,我扫描了,带的书很好用,学习PERFORM-3D必看。


点击下载此文件:电子版的PERFORM-3D学习资料,包括书与PPT
点击下载此文件:相关的实例PERFORM-3D文件
点击下载此文件:PERFORM-3D入门级视频教学(Youtube下载)

以下是我(dino)写的一些关于PERFORM-3D应用的论文,可供参考:以下为下载地址



点击下载此文件:(dino)编写的PERFORM-3D的相关研究论文
点击下载此文件:(dino)相关讲学的课件与PPT

以下为我开发的相关建模用的小软件,分别是:


点击下载此文件:(dino)开发相关PERFORM-3D的小帮手软件
为方便统计,解压缩需要密码,请发送邮件按下列格式,邮箱会回复解压密码
**公布于2012年3月21日:解压密码为:dinochenxuewei.com

邮箱:dinochen1983@yahoo.com.cn
提供以下: 姓名,工作单位(大学)

谢谢关注我的博客。

实例6 框架结构弹性时程分析
[下载实例pdf]:点击下载此文件:实例06_框架结构弹性时程分析
[下载实例文件]:点击下载此文件
1) 问题描述:
本例仍采用实例4(实例5)的框架结构,为了方便对比,改采用弹性截面,主要进行弹性时程分析,材料为弹性,时程分析即动力分析。结构荷载情况与实例4相同(侧向力荷载不需要施加,实际侧向力为地面加速度)。计算结构在地震作用下的响应(主要提取位移结果)。(重力荷载代表值组合为1.0×DEAD+0.5×LIVE)。
注意:上述实例讲到了质量矩阵(质量源)的定义,刚度矩阵通过结构几何与材料属性得到,那么接下来只需要定义了结构阻尼,就可以进行结构动力分析,即时程分析。




7) 知识点回顾:
(1) ETABS中地震波数据的输入
(2) ETABS中弹性时程分析的设置
(3) OPENSEES中瑞利阻尼的计算及设置
(4) OPENSEES中地震波的输入
(5) OPENSEES中弹性时程分析工况的输入

实例5  框架结构模态分析
[下载实例pdf]:点击下载此文件:实例04_框架结构模态分析
[下载实例文件]:点击下载此文件
1)    问题描述:
本例仍采用实例4的框架结构,为了方便对比,改采用弹性截面。结构荷载情况与实例4相同(侧向力荷载不需要施加)。计算其各振型周期与模态。(重力荷载代表值组合为1.0×DEAD+0.5×LIVE)。


注意:本题主要介绍振型(模态)计算在OPENSEES的实现过程,模态分析对于结构动力分析中非常重要,往后章节的动力弹性分析,动力弹塑性分析(又称弹塑性时程分析),振型分解反应谱分析等都有着重要意义。模态分析也是检查模型是否建模正确的指标之一。


(1)    ETABS中质量源的定义及振型的输出
(2)    OPENSEES中质量源(结点质量)的定义
(3)    OPENSEES中振型的记录(Recorder)设置
(4)    OPENSEES中振型分析设置及命令流
(5)    ETO程序的振型形状图形后处理实现
实例4  框架结构推覆分析
[下载实例pdf]:点击下载此文件:实例04_框架结构推覆分析
[下载实例文件]:点击下载此文件
1)    问题描述:
本例是一个典型的高层结构静力弹塑性分析的实例,也称为Push-Over实例,即结构施加恒定的重力荷载后,施加一定分布模式(如倒三角形模式)的侧向 力,实现位移控制加载,使结构达到目标位移的分析过程。实体为四层混凝土框架结构,梁柱截面如下图所示,梁截面为B300×600、B300×500,柱 截面为C400×400、C400×600。混凝土本构及钢筋本构如下图所示。混凝土楼板厚度均为120mm,附加恒荷载DEAD为1.5kN/m2,活 载LIVE为2.0kN/m2,重力荷载代表值组合为1.0×DEAD+0.5×LIVE。求Push-Over曲线的全过程。

注意:本题采用弹塑性材料,进行弹塑性分析。介绍纤维单元的建模方法。



6)    知识点回顾:
(1)    框架结构在OPENSEES中的建模方法
(2)    基于楼板传荷的力学假定,将楼板的面荷载简化为梁的均布荷载;
(3)    OPENSEES及ETO程序中柱纤维截面的定义;
(4)    截面抗扭与抗剪弹性本构的计算;
(5)    OPENSEES截面组装(Section Aggregator)命令流的介绍;
(6)    OPENSEES中构件P-Delta的命令流介绍;
(7)    OPENSEES中Push-over推覆分析的命令流设置;
(8)    保持荷载稳定的loadConst命令流的介绍。
12-01
27

[拜年]2012年龙年大吉!!

[拜年]2012年龙年大吉!!

祝广大的关注dinochen.com的网友们,新春大吉,龙年大吉,万事如意,研究生们顺顺利利毕业!去年的这个时侯,我已经走上工作岗位了,转眼间已经工作了一年,祝工作的朋友工作顺利,龙年大赚。每年这个时候网站就要续年费了,感谢对网站捐助的朋友。如下所示。http://www.dinochen.com/article.asp?id=153

dinochen.com网站将会制作出更好的关于结构工程研究的帖子来回馈大家。谢谢大家支持。接下来一年主要是推出OpenSEES的实例教程,每个实例写好就推出。OpenSEES网站平台先等它慢慢壮大吧。网站的形式也功能基本上完善了,内容还是比较少,慢慢深化吧。由于工作了,用于上网的时间越来越少,请大家见谅。
12-01
27

[网站捐助]dinochen.com网站捐助方法



本网站为个人学术博客为主,共享资料与程序均为免费提供使用。
网站运行需要成本,如大家觉得软件能够帮助到您,想本网站越办越好,欢迎有兴趣的人士捐助本网站;
捐助记录会在网上公开(除非捐助者不愿意提供姓名);
捐助费用将用于网站的服务器租费及域名租费。谢谢大家支持。


支付宝:dinochen1983@qq.com
请捐助者提供姓名至,dinochen1983@qq.com, 或QQ 至 157821835 留言以作公布。
联系我的微信 dinochenxuewei.

=======================================================================
以下是捐助名单,



林煌斌 同济大学   100
彭仲毅 ---   100
邬晓 汕头市建筑设计院   100
彭志涵 华南理工大学   100
Magic(昵称) 香港理工大学   100
王德斌 大连理工大学   100
侯炜 华侨大学   100
刘运林 未知   100
匿名 未知 2010/5/21 100
姚山 东南大学 2012/10/4 100
张昊宇 中国地震局工程力学研究所 2013/07/23 100元
曾展文 天元建筑设计有限公司 2013/12/01 300元
王先生 北京(匿名) 2014/01/03 200元
蔡雪松 哈尔滨工业大学 2014/03/26 100元
马先生 湖南大学 2014/03/26 100元
金永柱 未知 2014/04/02 100元
钱忠骅 中南大学 2014-05-06 100元



=======================================================================
以下是捐助的使用情况:

查看更多...

实例3  简支梁弹塑性分析
[下载实例pdf]:点击下载此文件:实例03_ 简支梁弹塑性分析
[下载实例文件]:点击下载此文件
1)    问题描述:
本例是第一个弹塑性分析的例子,OpenSEES的其中一个强项就是采用宏观单元对结构进行弹塑性分析。简支梁结构模型如下图所示,简支梁长度为3000mm,划分成6段。截面为矩形混凝土截面,截面与配筋如下图所示,混凝土与钢材的材料本构如下图所示。求解在均布荷载作用下,采用位移控制,查看结构的整个位移-荷载曲线。

注意:本题采用弹塑性材料,进行弹塑性分析。介绍纤维单元的建模方法。

7)    知识点回顾:
(1)    ETABS施加均布荷载选择局部坐标轴输入;
(2)    非线性梁柱单元(基于柔度法的纤维单元)的OPENSEES命令流;
(3)    非线性材料Steel01与Concrete01的OPENSEES命令流;
(4)    OPENSEES记录纤维单元截面变形的定义;
(5)    OPENSEES均布荷载的定义方法;
(6)    位移控制加载分析方法的OPENSEES命令流;
(7)    查看结构弹塑性分析结果(力-位移曲线)及截面变形查看。
OpenSEES实例02_多层框架结构静力分析

[下载实例pdf]:点击下载此文件:实例02_多层框架结构静力分析
[下载实例文件]:点击下载此文件

1)    问题描述:
    本例是一个四层的框架结构(梁柱结构)受风荷载(楼层荷载)的作用的静力分析,如图所示。本例主要演示OPENSEES弹性梁柱单元的建模与分析过程。结构模型尺寸如图所示。梁截面为200x600及400x600。柱截面为400x400和600x600,梁柱均采用C40。风荷载信息:B类场地,基本风压为0.50kN/m2,风荷载为Y方向。附加恒载为1.5kN/m2,活载为2.0kN/m2,楼板厚度为100mm。求风荷载作用下,结构的变形。


注意:本题仍然采用弹性材料,即弹性分析。介绍框架单元(梁柱单元)的建模方法。

 知识点回顾:
(1)    ETABS自动风荷载计算介绍
(2)    弹性框架单元的定义及弹性截面参数的计算;
(3)    刚性隔板的定义方法及刚心节点的约束处理;
(4)    梁柱单元的局部坐标轴的定义方法与解释
(5)    了解拉格朗日处理约束方法与刚性隔板定义的关系
OpenSEES实例01_桁架桥结构静力分析

[下载实例pdf]:实例01_桁架桥结构静力分析
[下载实例文件]:点击下载此文件

1)    问题描述:
    本题是一个传统的桁架桥结构受重力荷载(节点荷载)的作用的静力分析,如图所示。主要演示OpenSEES桁架单元在结构分析中的应用。结构模型尺寸如下图所示,上弦杆与下弦杆采用H300x500x20x20型钢,所有的腹杆(斜杆)采用H300x300x15x15,顶部采力为4个100kN的集中力(不考虑自重影响),材料采用钢材,弹性模量E为200000MPa。弹性分析,求解跨中变形值。



注意:本题开始就采用3D分析系统,不再采用2D分析系统,主要因为3D分析系统已包括2D的分析内容,用户可以举一反三了解2D问题的分析。本书主要探讨OpenSEES的分析功能及操作使用,不会拘泥于建模的细节,如节点坐标的计算,单元连接的编排。因此本书主要的建模会依靠笔者开发的ETO程序(ETABS TO OPENSEES)及ETABS程序进行建模,于是这里会谈及ETABS的一些简单操作。通过ETABS进行建模,再导成OPENSEES的命令流,通过命令流介始OPENSEES实例结构分析的整个过程。

知识点回顾:
(1)    应用ETO程序,先在ETABS建模,再导成OPENSEES命令流;
(2)    了解整个OPENSEES命令流的格式在常用的命令流;
(3)    节点建模、节点约束、弹性材料、桁架单元、节点单元输出设置、点荷载设置及分析工况设置等基本命令;
(4)    学习查看输出结果,并与ETABS进行对比,采用ETO程序后处理,显示结构变形。

[软件]OpenSEES简易版前后处理程序ETO_v1126发布

[自语]终于千呼万呼死出来,这个小程序ETO是我答应很多网友要完成的一个作品,终于出来了,本来想写一本关于openSEES的书,再把这个小程序做完成再放上来,后来想了想广大求学习OpenSEES的学生,每天都背负着巨大的学习压力,学习一个没有界面,可能没有人指导的OPENSEES程序,(在这里我并不是说OPENSEES不好,OPENSEES非常好,我非常喜欢这个程序)。所以我想在出书之前,把已经写出来的章节也放到博客上,与同行们交流,书待到全部实例写完我再考虑出来。(有人问,实例都公布了,“出书已经没有人看了”,确实,待到那时书已经无用了,到时只能是碰碰运气了),本着不想由于出书的周期影响到书的功效,我在2011年的最后一天决定公布已经写完的实例的内容及开发的程序 ETO。以下介绍一下该程序:

(1)程序的基础是,openSEES v 2.2.2, 下载地址为:点击下载此文件:OpenSEES v2.2.2
(2)OpenSEES的前后处理程序(ETO)下载地址:

点击下载此文件: ETO_v1126

(3)ETO 程序免费使用,如果觉得好用,可以捐助 www.dinochen.com 网站 100 元。可点击★捐助
(4)为统计ETO的用户群,需要用户发送机器码(Machine Code)至 dinochen1983@yahoo.com.cn 邮箱才可以使用。

申请ETO时,注意EMAIL 的写法
题目: ETO 机器码
邮件:
ETO 机器码: AAAAAAAA
注册人: 陈小明
学校/单位:  华南理工大学

程序界面如下所示。简单而言,程序是基于openSEES的分析核心,采用ETABS进行结构建模,导入到ETO进行其它信息的补充后直接生成  openSEES 的代码文件,可以按您的意思进行修改成为你的tcl命令。
学习ETO之前,可能需要看看ETABS的书。
详细的操作过程,请看各章实例。



ETO 显示三维桁架结构及(简单的三维显示), 可看实例1


12-01
13

[汇总]Dino Chen 论文汇总帖

Dino Chen 论文汇总帖---最后更新时间:2013-12-28

            [01].   基于纤维模型的CFRP布加固混凝土柱有限元分析《工业建筑》增刊
            [02].
基于OpenSees的预应力混凝土构件弹塑性分析《工业建筑》增刊
            [03].
The Research of Time-History Response Analysis of Floor Vibration Based on Simulation of Group Walking《2008建模、计算、仿真、优化及其应用学术会议》(indexed by ISTP)
            [04].
高层建筑结构风振时程分析及风速时程生成软件编制技术研究《华中科技大学学报(城市科学版)》
            [05].
基于OpenSEES的剪力墙低周往复荷载试验的数值模拟《华南理工大学学报(自然科学版)》(indexed by EI)
            [06].   OpenSEES的剪力墙宏观单元的研究《世界地震工程》
            [07].   足尺寸钢框架弹塑性动力试验数值模拟《地震工程与工程振动》
            [08].   基于人群行走仿真的楼板振动分析方法及反应谱公式推导《建筑科学》
            [09].   Dynamic Inelastic Numerical Simulation for a Shaking Table Test of a Full Scale Steel Moment Frame Structure based on OpenSEES《14WCEE Proceeding》
            [10].
Numerical Analysis of Cyclic Loading Test of Shear Walls based on OpenSEE
S《14WCEE Proceeding》
            [11]. Research On The Seismic Design Of Transfer-Storey Structures Based On Philosophy Of Capacity Design Under Severe Earthquake《14WCEE Proceeding》
            [12]. 基于SAP2000的复杂筏板基础分析与设计《建筑结构_副刊_技术通讯
            [13]. 基于风洞试验的超高层建筑结构风振时程分析方法研究,《广东土木与建筑》
            [14]. 基于纤维模型的超高层钢筋混凝土结构弹塑性时程分析及工程应用,《建筑结构》
            [15]. 人行天桥振动时程分析方法的研究,《钢结构》
            [16]. 钢管混凝土巨型斜交网格筒中筒结构非线性分析,《地震工程与工程振动》
            [17]. MIDAS/Gen在温度效应分析中的应用,《建筑结构_副刊_技术通讯》
            [18]. E-Defense振动台试验预测性分析比赛的研究综述,《世界地震工程》
            [19]. 基于概率和位移的框支剪力墙结构抗震性能评估方法,《地震工程与工程振动》
            [20]. 粘滞阻尼器在连体高层结构中的抗风减振效果分析,《土木建筑与环境工程》(indexed by EI)
            [21]. 中洲中心观光门架抗震性能分析,《建筑结构学报》(indexed by EI)
            [22]. 基于网络的结构协同弹塑性分析方法的研究,《计算力学学报》(indexed by EI)
            [23]. 基于宏观单元的结构非线性分析方法、算例及工程应用,《第18届全国结构工程学术会议》《工程力学》(indexed by EI)
            [23]. 剪力墙宏观单元研究与低周往复荷载试验数值分析《2009年全国土木工程博士生学术会议论文集》
            [24]. Research Summary on Long-Span Connected Tall Building Structure with Viscous Dampers《The Structural Design of Tall and Special Buildings》(indexed by SCI)

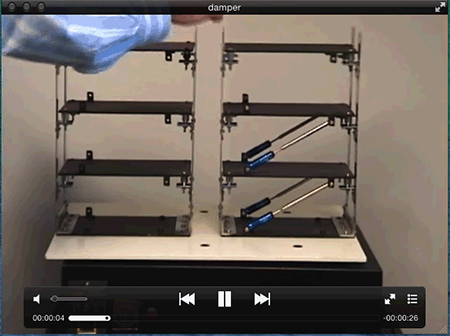

            [25]. Dynamic Experiment and Numerical Simulation of a Full Scale Steel Frame with Viscous Dampers《2009 IJSSD Proceeding》
            [26]. Seismic Performance analysis of wenchuan hospital structure with viscous dampers《The Structural Design of Tall and Special Buildings》(SCI收录)
            [27].珠海天朗海峰超限高层建筑结构设计《建筑结构》
            [28].中洲二期观光门架结构设计《建筑结构》
            [29].剪力墙非线性宏观单元的研究与单元开发《工程力学》(indexed by EI)
            [30].高层钢-混凝土组合门式结构消能减震体系模拟地震振动台试验研究《振动与冲击》(EI收录)
            [31].不同模型对足尺钢框架振动台试验模拟的影响《地震工程与工程振动》
            [32].三种非线性梁柱单元的研究及单元开发《工程力学》(indexed by EI)

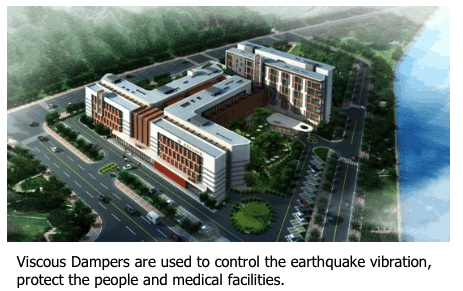

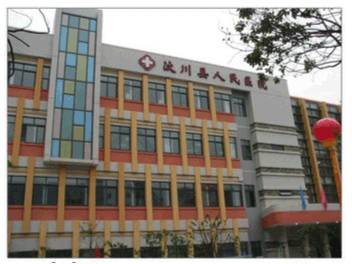

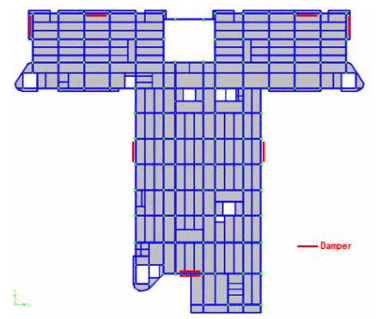

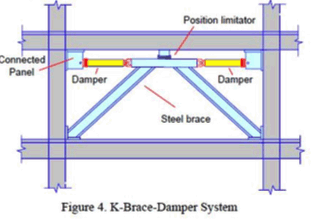

            [33].汶川县人民医院带粘滞阻尼器结构耗能减震设计广东土木与建筑
            [34].盛德大厦改建工程抗震性能研究 ,《建筑结构》
            [35].Fiber Element Based Elastic-Plastic Analysis Procedure and Engineering Application ,《EASEC-12, Hong Kong 会议论文》(EI收录)
            [36].Research on Deformation Limit State of Reinforced Concrete Shear-Walls《Advanced Science Letters 会议论文》(SCI收录)

            [37].高层住宅基础优化设计实例广东土木与建筑


OpenSEES 截面分析程序

程序下载:点击下载此文件:OpenSEES截面分析程序.rar
程序基于:openSEES v.1.7.2, TCL采用:Active Tcl 8.4.6, 可点击下载程序包:
                点击下载此文件:OpenSees_program_172.rar
使用说明:点击下载此文件:OpenSEES截面分析程序使用说明
本程序的理论背景就是:
[教程]OpenSEES超简单第二课[入门]:截面力-变形曲线计算

本程序采用编程技术开发一个将OpenSEES应用于截面分析。所谓截面分析就是定义好纤维的材料本构后,通过纤维组装与平截面假定,得到截面相关的本构,如M-φ曲线,P-M曲线或PMM曲面。程序如下图所示。输入参数后,点击显示截面可以看到纤维划分情况。


输入参数如下:
混凝土材料本构(采用单压Kent-Park本构)
钢筋材料本构(采用带加强段的STEEL01模型)
截面参数:本程序(2011-10-30)只有矩形柱截面。
划分单元大小:可以看出纤维的划分程度,纤维越多,分析时间越长
施加轴力:用于M-φ分析,M-φ是施加一定轴力下的曲线,负数为压力
弯矩方向:本程序(2011-10-30)只有0度方向,即Y方向。
最大弯矩曲率:分析最大的曲率值,调整适当可以捕捉屈服变形。
轴力分段:PM分析时,采用不同级别的轴力(包括拉力压力)

M-φ曲线分析结果如图所示:

PM曲线分析结果如图所示:

11-10
26

[工具]滞回曲线描图工具BMP2DATA程序

BMP TO DATA 使用说明

程序下载:点击下载此文件:BMPTODATA
使用帮助:点击下载此文件:BMPTODATA使用说明
网友的使用心得(2012-04-06)http://blog.163.com/qiqi_618/blog/static/59515502201234104751333/

 简介:BMP TO DATA是我在做博士论文期间开发的一个小程序,主要功能就是将一些参考文献上试验结果的滞回曲线变成数据画在EXCEL表格中,与计算的滞回曲线进行对比。这个程序我觉得可以与大家做滞回曲线的同学分享一下。
由于滞回曲线是一个很复杂的交叠的曲线组成,要把曲线变成向量需要复杂的算法,这个我可真不会了,所以我采用点的捕捉来做,把点全部画在EXCEL中就变成线了。
(1) 打开图片,采用PhotoShop或其它图片编辑程序将需要描绘的曲线变成以下形式,也就是描绘的曲线是黑色,其它线(坐标轴)变成非黑色,如我常用红色。

(2) 之前保留的红色线为坐标轴,采用BMP2DATA程序,按“读取图片”就可以载入图片了,图片是BMP格式。
(3) 点击边界点,边界点就是图的左右上下四个位置,点击“读取图片”按钮后就可以点左、右、上、下四个边界(也就是红线的位置),每点完一个坐标,文本框就会填上像素的数据,如图所示。

(4) 输入实际四个边界代表的数据值,如下图所示,表中,左右端的数据是-100至100mm,上端与下端的数据是400~-400kN。

(5) 输入完成后,点“生成数据”,程序就会在程序所在的目录下生成一个名为“RESULT.CSV”的文件,该文件采用EXCEL打开就可以画出图表了。如下图所示

(6) 在EXCEL中画图表,采用的是这个形式画图表,如下图所示。

Dr. Dino Chen
2011-10-26

[公告]OpenSEES中国论坛建立过程
www.opensees.org

(已经是第三版了)

今天论坛的建设工作告一段落,首先回顾一下历史,
(1)论坛域名是在2010-10-03,购买,一年100元注册费。
(2)1G空间在2010-10-19购买, 发现空间不稳定,终于决定不用了,花了300元
(3)1G空间opensees论坛建立, 用了几个月发现很多Bug,最后决定改为Opensees博客
(4)3G空间在2010-5-11购买, 发现空间稳定,终于决定用了,花了400元
(5)1G空间opensees论坛改为Opensees博客,建立于2011-07-18
(6)空间不稳定,域名审查中,关闭了几个星期,域名续年费100元
(7)3G空间opensees论坛建立,也就是本次论坛版本,建立于2011-10-08
[招将]OpenSEES论坛诚征各方高手当版主

经过一段时间的学习,终于建立了OpenSEES的Discuz论坛。该论坛建立的目的,是让学习OpenSEES的研究者及学习者提供一个稳定的平台,供大家分享OpenSEES学习资料,讨论OpenSEES的程序建模,二次开发及论文研究等。大家都知道,论坛的建设不能单靠个人,必须靠大家共同努力去建设这个环境,所以我提出以下:
(1)OpenSEES资源版块,是提供大家分享资料的地方,大家可以将自已的资料,包括论文,视频,程序,代码,都可以放上来。该版块诚征版主,只要负责整理资料
(2)OpenSEES教程, 诚征熟悉OpenSEES命令的大牛加盟,编写一些简单入门教程为主。
(3)OpenSEES前后处理,诚征Building tcl 及 OpenSEES Navigator 的大牛做版主,分享这两个前处理的使用技巧
(4)OpenSEES与桥梁,诚征桥梁研究的大牛做版主,分享这软件在桥梁中的使用。
(5) OpenSEES官方论坛精华,主要将http://opensees.berkeley.edu/community/index.php的一些精彩帖子进行转发,整理,翻译,请有兴趣的大牛加入版主。
11-10
09

[资料]OpenSEES_Building Tcl教程视频

[资料]OpenSEES_Building Tcl教程视频
OpenSEES_Building Tcl教程视频从国外网站(youtube)下载下来,已上传至youku网,方便学习OpenSEES的Building Tcl的同学更方便地看到该资源。
以下是视频地址:http://www.youku.com/playlist_show/id_5985941.html



以下是视频地址:http://www.youku.com/playlist_show/id_5985941.html
[教程]OpenSEES超简单第二课[入门]:截面力-变形曲线计算

点击下载此文件OpenSEES超简单第二课[入门](代码与Excel文件)

官方早已有弯矩曲率曲线的计算例子,但是对于入门者,我觉得还是比较复杂。大家知道,最简单的弹塑性分析莫过于是梁截面(轴力为0)的弹塑性分析,也就是弯矩曲率曲线的分析,其中,为了更简单,我采用了用手算都可以复核的工字钢截面作为例子。通过这个例子,大家就知道纤维单元的定义,直至截面弯矩曲率曲线出来的整个过程。分析步:
(1)题目,采用0长度单元,分析一个轴力很小的截面,受弯矩作用,从弹性至屈服的整个过程,如下图所示。

(2)打开OpenSEES程序,本文用的是OpenSEES v172,本网可以下载,打开文本编辑器即可,打入或COPY以下代码,
代码下载地址:点击下载此文件(代码与Excel文件)
wipe                                 ##清空
model basic -ndm 2 -ndf 3;           ##二维坐标空间
node 1 0.0 0.0                       ##二维坐标空间
node 2 0.0 0.0
fix 1 1 1 1                          ##底部约束
fix 2 0 1 0                          ##释放竖向变形与一个方向弯矩
uniaxialMaterial Steel02 101 335 200000 0.00001;    ##简单的钢本构
section    Fiber    1001    {                   ##工字钢纤维截面, 详看excel
f
fiber    185    -90    600    101
....................................................................##此处省略
}
element zeroLengthSection  1   1   2  1001  ##零长度单元
recorder Node -file section1.out -time -node 2 -dof 3 disp  ##记录顶部变形
pattern Plain 1 Constant {         ##施加不变的轴压力荷载,P接近0,纯弯分析
    load 2 1 0.0 0.0
}
integrator LoadControl 0 1 0 0     ##施加不变的轴压力荷载
system SparseGeneral -piv;
test EnergyIncr 1e-10 200
numberer Plain
constraints Plain
algorithm Newton
analysis Static
analyze 1                   ##初分析
pattern Plain 2 Linear {       ##施加顶部的单位荷载1kNm
load 2 0.0 0.0 1e6
}
integrator DisplacementControl 2 3 1e-6  ##施加加载位移为1e-6转角
analyze 100                    ##分析100步

(3)整个纤维截面只通过FIBER就可以建立了,其实在OPENSEES里面其它建立FIBER 的命令如QUAD,RECT,LAYER都是通过转化最后还是变成一个个的FIBER。截面如下图所示:(在exel文件内)

(4)分析结果的输出,是通过如下命令:
recorder Node -file section1.out -time -node 2 -dof 3 disp  ##记录顶部变形
该命令的time并不是指时间,而是指倍数,倍数的英文也是time。也就是说你定义单位荷载的倍数,意思是达到你控制的位移时,荷载为单位荷载的多少倍,从结果文件看,第一列为倍数,也就是弯矩,第二列为弯曲变形,即2结点的3自由度的值

以下是截面分析程序xtract的计算结果,大家也可以用钢结构的公式进行计算 My=fy*Wz*Rm
